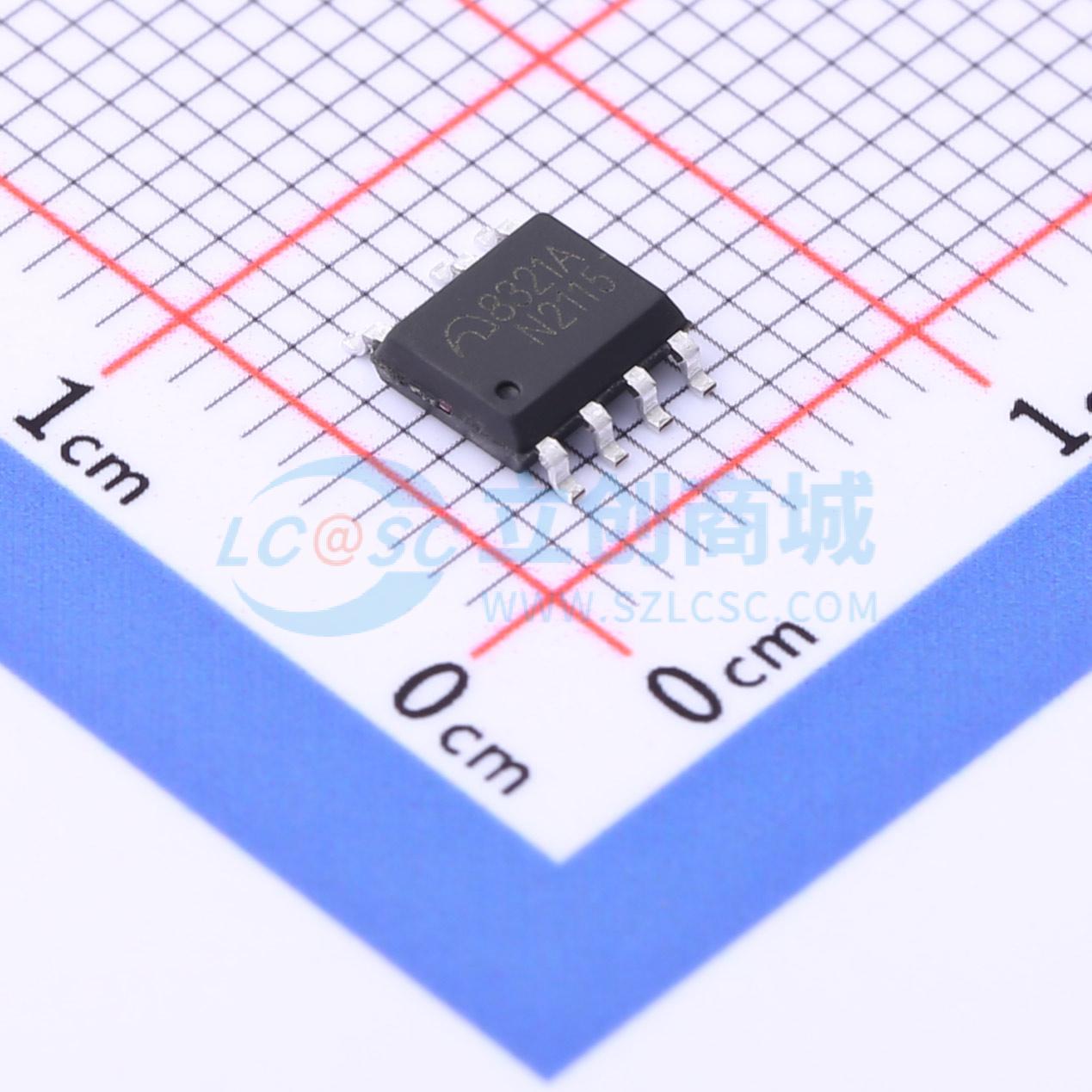

温馨提醒：图片仅供参考，商品以实物为准
ME8321AS7G-N
恒压恒流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME8321是一款满足六级能效标准原边反馈准谐振模式的小功率AC/DC电源控制芯片。内部集成了650V的高压功率MOS管，用于充电器，适配器和LED驱动领域。实现±5%的恒压恒流精度和小于100mW的待机功耗。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME8321AS7G-N
- 商品编号
- C526188
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~30V | |
| 开关频率 | 120kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | QR | |
| 反馈方式 | 原边反馈 |
商品概述
ME8321是一款满足六级能效标准原边反馈准谐振模式的小功率AC/DC电源控制芯片。内部集成了650V的高压功率MOS管，用于充电器，适配器和LED驱动领域。实现±5%的恒压恒流精度和小于100mW的待机功耗。在恒压模式下内置了线电压补偿功能。采用准谐振控制，实现高效率和良好的EMI性能，满足六级能效标准要求。该芯片集成了诸多保护功能，包括：VDD欠压保护(UVLO)，VDD过压保护，软启动，逐周期过流保护，所有管脚浮空保护，内置前沿消隐，VDD电压钳位保护，过温保护等。
商品特性
- 效率满足六级能效要求
- 原边反馈(PSR)准谐振（QR）控制技术实现高效率，无需光耦和TL431
- ±5%恒压恒流精度
- 待机功耗小于100mW
- 内置650V高压MOSFET功率管
- 恒压模式下内置线压降补偿(Cable drop compensation)
- 内置软启动
- 所有管脚浮空保护
- 输出过压保护
- 逐周期电流限制
- 内置前沿消隐(Leading edge blanking)
- VDD欠压保护(UVLO)，过压保护及钳位
- 过温保护
应用领域
- 充电器
- 适配器
- LED照明
