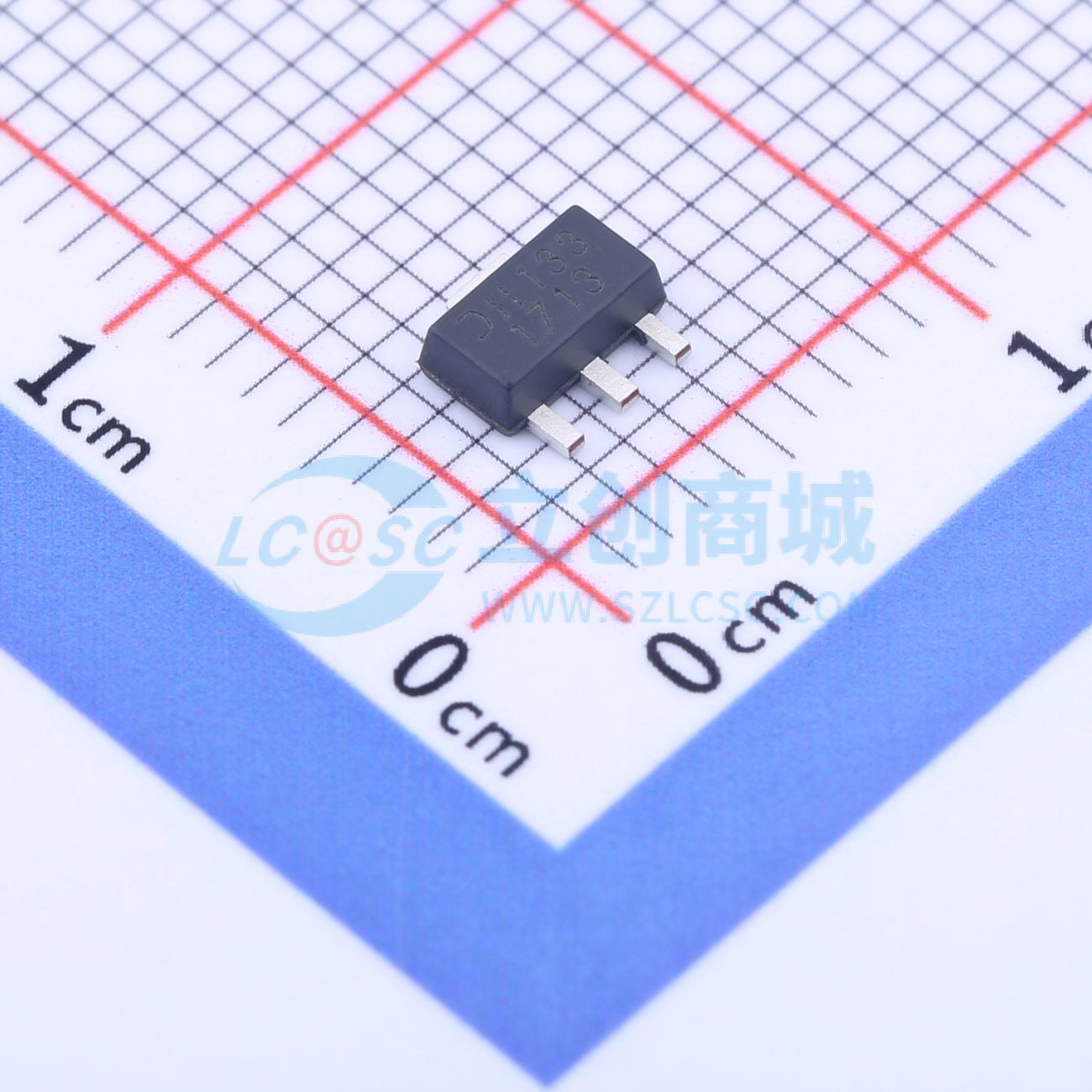

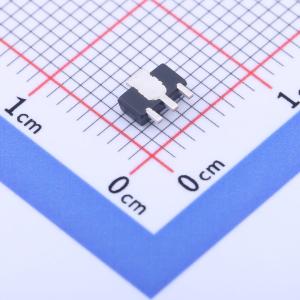

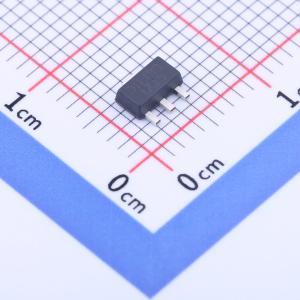

温馨提醒：图片仅供参考，商品以实物为准
2DB1713-13
PNP 电流:3A 电压:12V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > -12V。 IC = -3A，高连续电流。 低饱和电压 VCE(sat) < -0.25V @ -1.5A。 互补 NPN 型。 完全无铅且完全符合 RoHS 标准。 无卤素和锑，“绿色”器件。应用：中功率开关。 放大
- 品牌名称
- DIODES(美台)
- 商品型号
- 2DB1713-13
- 商品编号
- C526216
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 12V | |
| 耗散功率(Pd) | 2W | |
| 直流电流增益(hFE) | 270@500mA,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 180MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 250mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 6V |
商品特性
- 集电极-发射极截止电压（BVCEO） > -12 V
- 集电极电流（IC） = -3 A，高连续电流
- 低饱和电压，在 -1.5 A 条件下，集电极-发射极饱和电压（VCE(sat)） < -0.25 V
- 互补 NPN 型：2DD2678
- 完全无铅，完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
应用领域
- 中功率开关
- 放大
