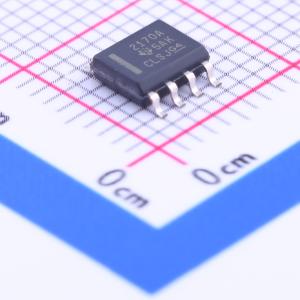

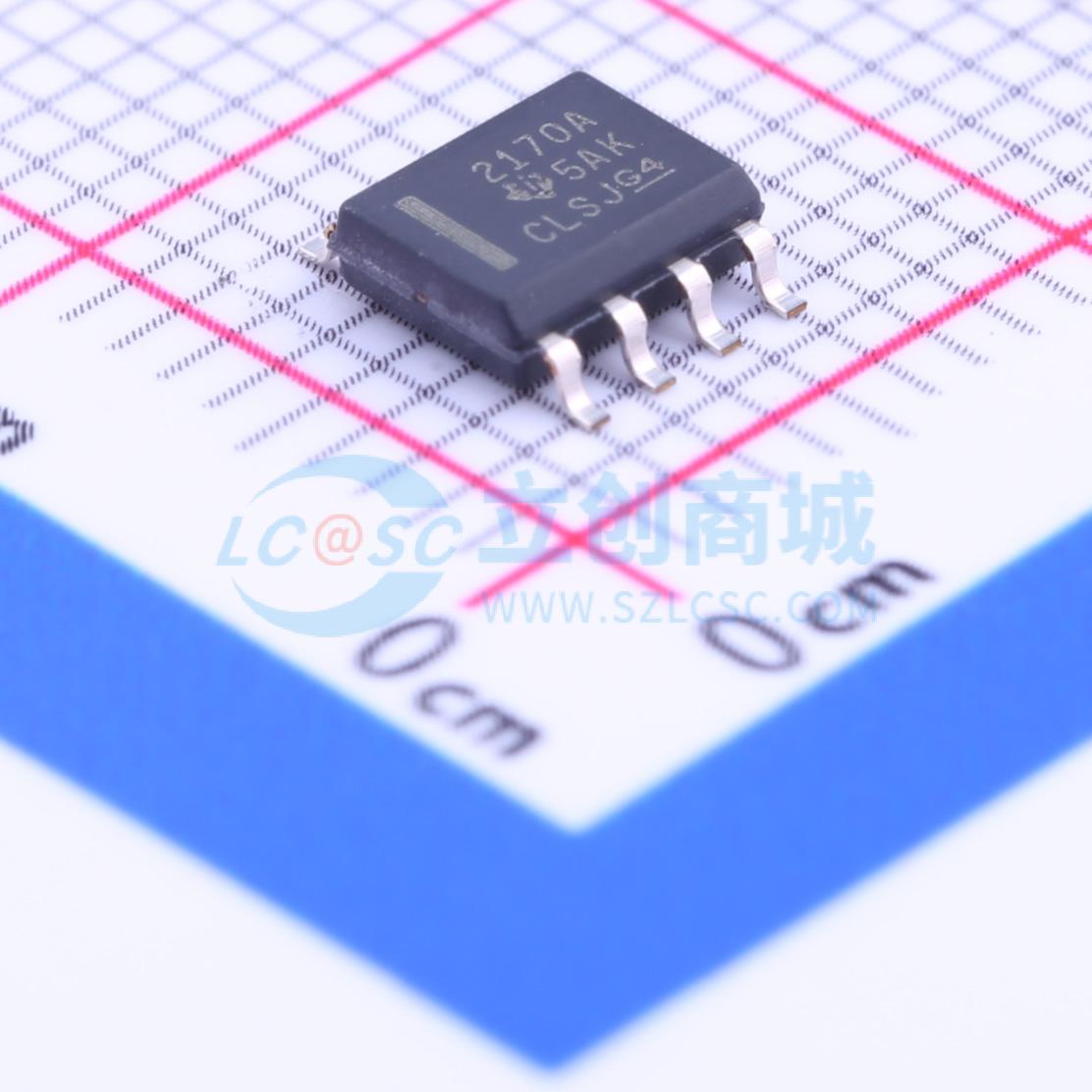

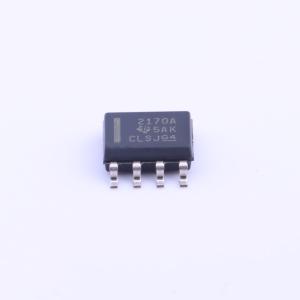

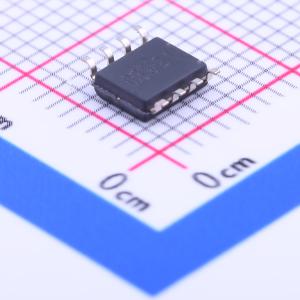

OPA2170AID
OPA2170AID
SMT扩展库PCB免费打样
- 描述
- OPA2170 双通道、36V、1.2MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2170AID
- 商品编号
- C53321
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 1.8mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 15pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 19nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | -1.35V~18V |
商品概述
OPA170、OPA2170 和 OPA4170 器件（OPAx170）是一系列 36 V 单电源、低噪声运算放大器（运放），采用微型封装，能在 2.7 V（±1.35 V）至 36 V（±18 V）的电源电压范围内工作。它们具有良好的失调、漂移和带宽性能，且静态电流较低。单通道、双通道和四通道版本的规格完全相同，以实现最大的设计灵活性。
与大多数仅在单一电源电压下规定性能的运放不同，OPAx170 系列运放的性能指标是在 2.7 V 至 36 V 的电源电压范围内规定的。超出电源轨的输入信号不会导致相位反转。OPAx170 系列在容性负载高达 300 pF 时仍能保持稳定。输入在负电源轨以下 100 mV 以及正电源轨 2 V 范围内可正常工作。请注意，这些器件在正电源轨以上 100 mV 时可实现全轨到轨输入，但在正电源轨 2 V 范围内性能会有所下降。OPAx170 运放的工作温度范围为 -40°C 至 +125°C。 36 V 运算放大器的最小封装
商品特性
- 电源范围：2.7 V 至 36 V，±1.35 V 至 ±18 V
- 低噪声：19 nV/√Hz
- 射频干扰（RFI）滤波输入
- 输入范围包含负电源
- 输入范围可达到正电源
- 轨到轨输出增益带宽：1.2 MHz
- 低静态电流：每个放大器 110 μA
- 高共模抑制比：120 dB
- 低偏置电流：15 pA（最大值）
- 提供行业标准封装和微型封装
- 可使用 WEBENCH 电源设计器利用 OPAx170 进行定制设计
应用领域
- 电源模块中的跟踪放大器
- 商用电源
- 传感器放大器
- 电桥放大器
- 温度测量
- 应变计放大器
- 精密积分器
- 电池供电仪器
- 测试设备
