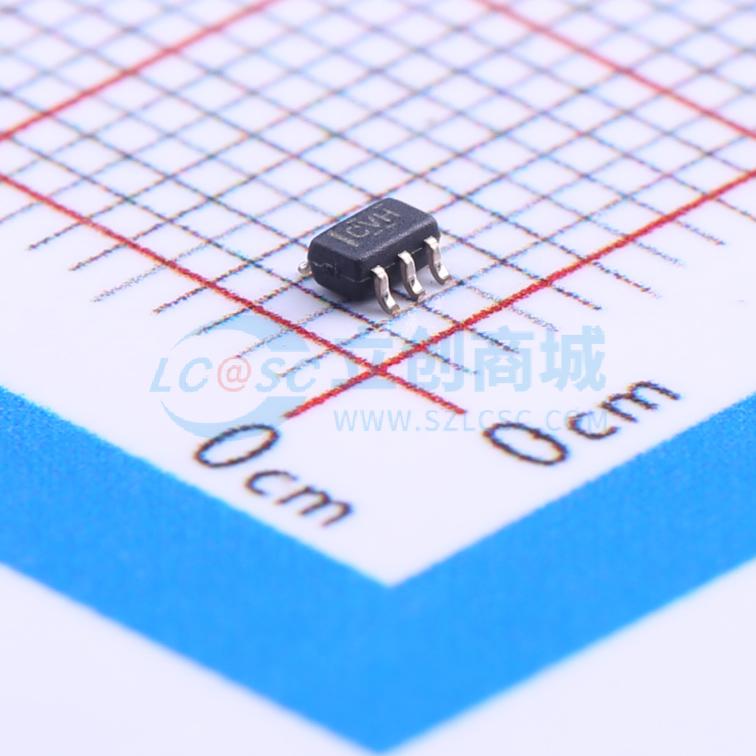

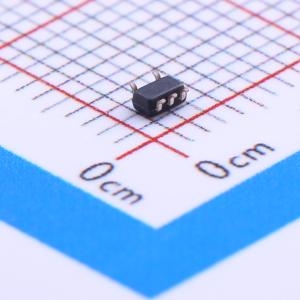

温馨提醒：图片仅供参考，商品以实物为准

TPS71433DCKR

80mA、10V、超低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS714 采用 SC70 或 SON2x2 封装的 80mA、10V、静态电流 3.0μA、LDO 线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS71433DCKR
商品编号: C53353
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS714xx低压差（LDO）稳压器具备宽输入电压范围、低压差、低功耗运行和小型化封装等优势。这些器件的输入电压范围为2.5V至10V，搭配任何≥0.47μF的电容都能稳定工作。2.5V至10V的输入电压范围，结合3.2μA的静态电流，使该器件特别适用于两节碱性电池、两节锂电池以及其他对静态电流敏感的低功耗电池应用。低压差和低静态电流允许器件在极低的功率水平下运行。因此，这些器件是电池管理IC供电的理想选择。具体而言，由于一旦施加的电压达到最小输入电压，器件就会启动，输出端能迅速为持续运行的电池充电IC供电。典型的PNP传输晶体管已被PMOS传输元件取代。由于PMOS传输元件表现为一个低阻值电阻，低压差（在50mA负载电流下典型值为415mV）与负载电流成正比。静态电流（典型值为3.2μA）在整个输出负载电流范围（0mA至80mA）内保持稳定。 TPS714xx提供2mm x 2mm SON-6封装（适用于高功率耗散）或SC70-5封装（适用于手持和超便携式应用）。

商品特性

宽输入电压范围：2.5V至10V
低静态电流：80mA时为3.2μA
搭配任何>0.47μF的电容都能稳定工作
输出电流：80mA
压差：50mA负载下为415mV
提供固定3.3V或可调（1.2V至8.8V）版本
限流功能
SC70-5和2mm x 2mm SON-6封装
规定的结温范围：-40℃至±125℃

应用领域

超低功耗微控制器
工业/汽车应用
个人数字助理（PDA）
便携式电池供电设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	3.3V
	输出电流	80mA
	电源纹波抑制比(PSRR)	60dB@(100kHz)
	压差	670mV@(80mA)

	属性	参数值
	静态电流(Iq)	3.2uA
	噪声	575uVrms
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
