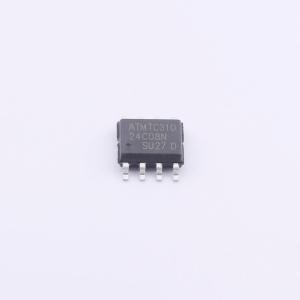

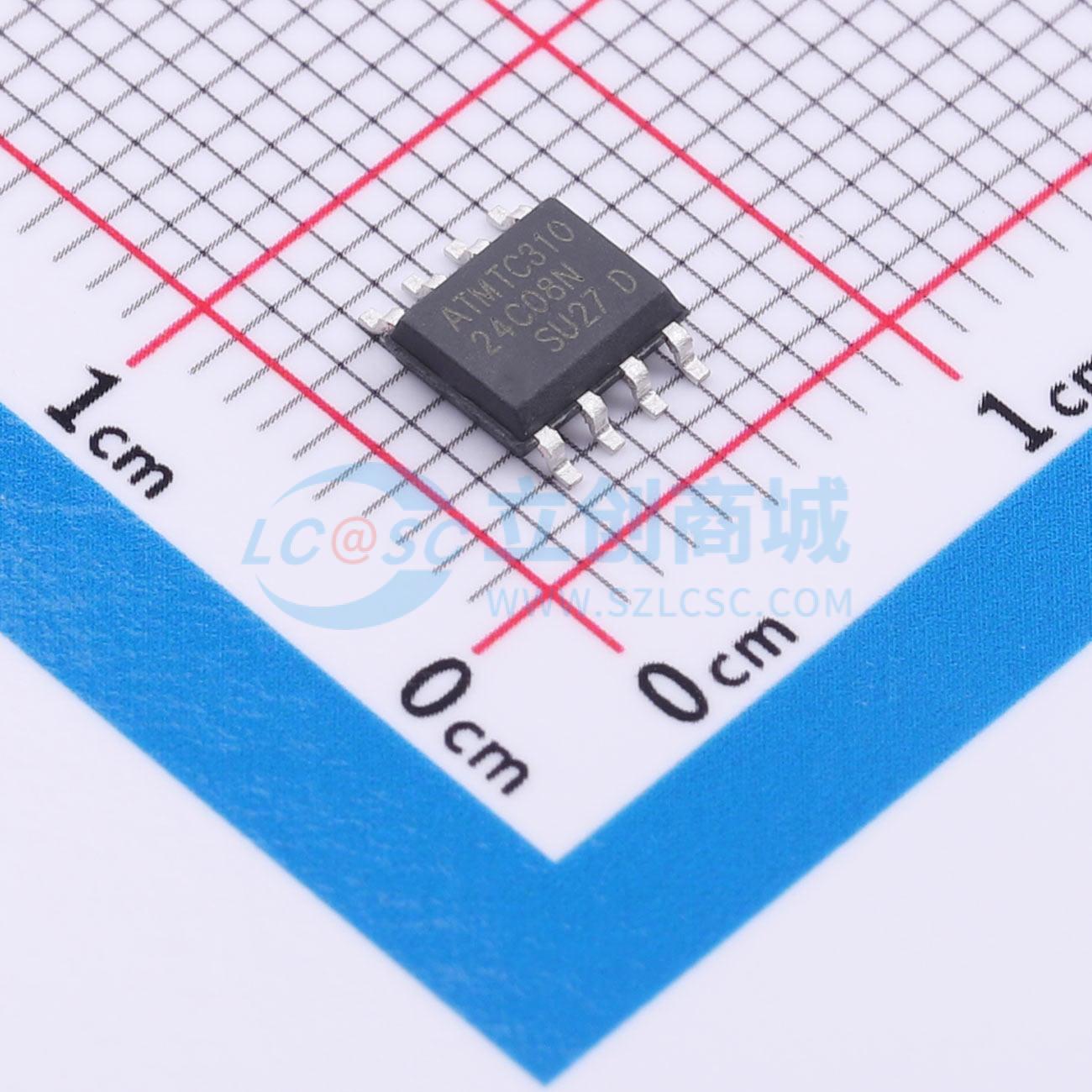

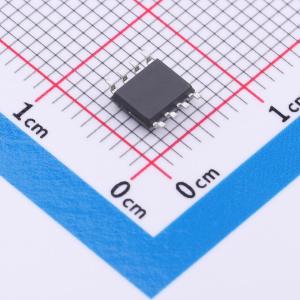

AT24C08CDR310
EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 24C08是一款8192位的串行EEPROM，分为1024个字（8位）的存储单元。采用先进的CMOS工艺制造，适用于低功耗和低电压应用。支持标准2线双向串行接口，工作电压范围为1.8V到5.5V，工业温度范围为-40°C到85°C。
- 品牌名称
- GMIC(绿微)
- 商品型号
- AT24C08CDR310
- 商品编号
- C51026302
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.172775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 8Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；噪声抑制功能；硬件写保护功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 1.5mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns |
商品概述
24C08 是一款工作温度最高可达 85°C 的 8Kbit 电可擦除可编程只读存储器。该器件包含一个 8K 位（1024×8）的存储阵列，按每页 16 字节进行组织。EEPROM 的工作电压范围宽达 1.7V ~ 5.5V，运行频率最高可达 1MHz，适用于大多数应用。该产品提供低功耗操作和低待机电流。器件提供无铅、符合 RoHS、无卤或绿色封装。可选封装类型包括 8 引脚 SOIC、TSSOP 和 UDFN。24C08 兼容标准 I²C 总线协议。该简易总线由串行时钟和串行数据信号组成。利用此类总线协议，主设备（如微控制器）通常可控制一个或多个从设备，例如本 24C08。SDA 线上的比特流包含一系列字节，用于标识特定从设备、指令、该从设备内的地址以及一系列数据。24C08 还通过 WP 引脚提供写保护功能，以防止覆盖存储在存储阵列中的数据。为防止状态机在上电序列或电源开关切换期间进入错误状态，内置了上电复位电路。上电期间，在电源电压达到高于复位阈值电压的可接受稳定水平之前，器件不会响应任何指令。一旦 VCC 超过上电复位阈值，器件即被复位并进入待机模式。这也可避免在上电阶段发生任何意外的写操作。在掉电过程中，一旦 VCC 降至低于上电复位阈值电压，器件将进入待机模式。此外，在接收到停止命令后，只要没有内部写操作正在进行，器件也将处于待机模式。然而，除非 VCC 在其工作电平范围内，否则发送命令是非法的。本产品可选提供一个额外的 16 字节页面。该页面可用于存储敏感的应用参数，并可随后永久锁定为只读模式。
商品特性
- 两线串行接口，兼容 I²C
- 宽电压工作范围：VCC = 1.7V ~ 5.5V
- 速度：1MHz (1.7V ~ 5.5V)
- 待机电流：最大值 1μA，5.5V
- 工作电流：最大值 1.5 mA，5.5V
- 顺序与随机读取功能
- 存储结构：8Kb (1024×8)
- 页大小：16 字节
- 页写入模式
- 自定时写周期：最大值 5 ms
- 耐久性：在 25°C 下 100 万次写入周期
- 数据保持：在 25°C 下 100 年
- 封装：SOIC、TSSOP 和 UDFN
- ESD 保护 >4000V
- 无铅、符合 RoHS、无卤、绿色
- 输入抗噪，带施密特触发器
