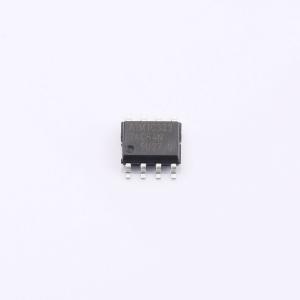

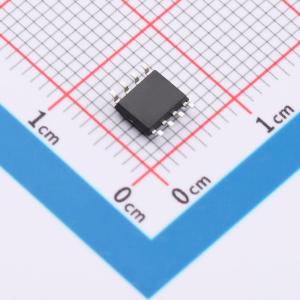

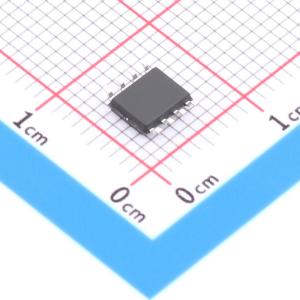

温馨提醒：图片仅供参考，商品以实物为准
AT24C64CDR332
EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 24C64提供64K位的串行电可擦除可编程只读存储器（EEPROM）。该器件支持1.8V至5.5V的工作电压，工作温度范围为-40°C至+85°C。具有两线串行接口，支持32字节页写模式，自定时写周期时间为5ms，高可靠性，耐久性为1百万次写周期，数据保留时间为100年。
- 品牌名称
- GMIC(绿微)
- 商品型号
- AT24C64CDR332
- 商品编号
- C51026298
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1691克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 64Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 0.8mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns |
商品概述
24C64是一款符合工业标准的电可擦除可编程只读存储器（EEPROM）器件，采用工业标准的两线接口进行通信。该器件包含一个64Kb（8,192×8）的存储阵列，按每页32字节进行组织。EEPROM的工作电压范围宽达1.7V至5.5V，适用于大多数应用场景。该产品提供低功耗操作和低待机电流。器件提供无铅、符合RoHS、无卤或绿色封装。可用的封装类型包括8引脚SOIC、TSSOP、PDIP、UDFN、MSOP和SOT23。24C64兼容标准的两线总线协议。该简易总线由串行时钟（SCL）和串行数据（SDA）信号组成。利用此总线协议，主设备（如微控制器）通常可控制一个或多个从设备，例如本24C64。通过SDA线的比特流包含一系列字节，用于标识特定的从设备、指令、该从设备内的地址以及一系列数据（如适用）。24C64还通过WP引脚提供写保护功能，以防止覆盖存储阵列内的数据。为防止状态机在上电序列或电源开关切换条件下进入错误状态，器件内置了上电复位电路。在上电期间，直到电源电压（Vcc）达到高于复位阈值电压的可接受稳定水平之前，器件不会响应任何指令。一旦Vcc超过上电复位阈值，器件即被复位并进入待机模式。这也可避免在上电阶段发生任何意外的写操作。在掉电过程中，一旦Vcc降至低于上电复位阈值电压，器件将进入待机模式。此外，在接收到停止命令后，只要没有内部写操作正在进行，器件也将处于待机模式。然而，除非Vcc在其工作电平范围内，否则发送指令是非法的。
商品特性
- 两线串行接口，兼容I²C双向数据传输协议
- 宽电压工作范围：Vcc = 1.7V 至 5.5V
- 速度：1 MHz (1.7V~5.5V)
- 待机电流（最大值）：1 μA，5.5V
- 读电流（最大值）：0.5 mA，5.5V
- 写电流（最大值）：0.8 mA，5.5V
- 硬件数据保护写保护引脚
- 顺序与随机读取功能
- 存储结构：64Kb (8,192 × 8)
- 页大小：32 字节
- 页写模式
- 允许部分页写入
- 自定时写周期：5 ms（最大值）
- 输入抗噪声干扰，除施密特触发器外
- 高可靠性：耐久性100万次循环，数据保持100年
- ESD保护 >4000V
- 工业等级
- 封装：SOP、TSSOP、DIP、UDFN、MSOP 和 SOT23
