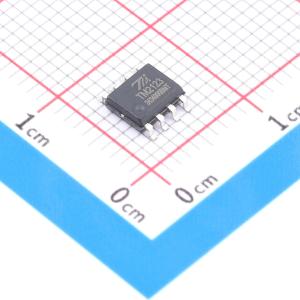

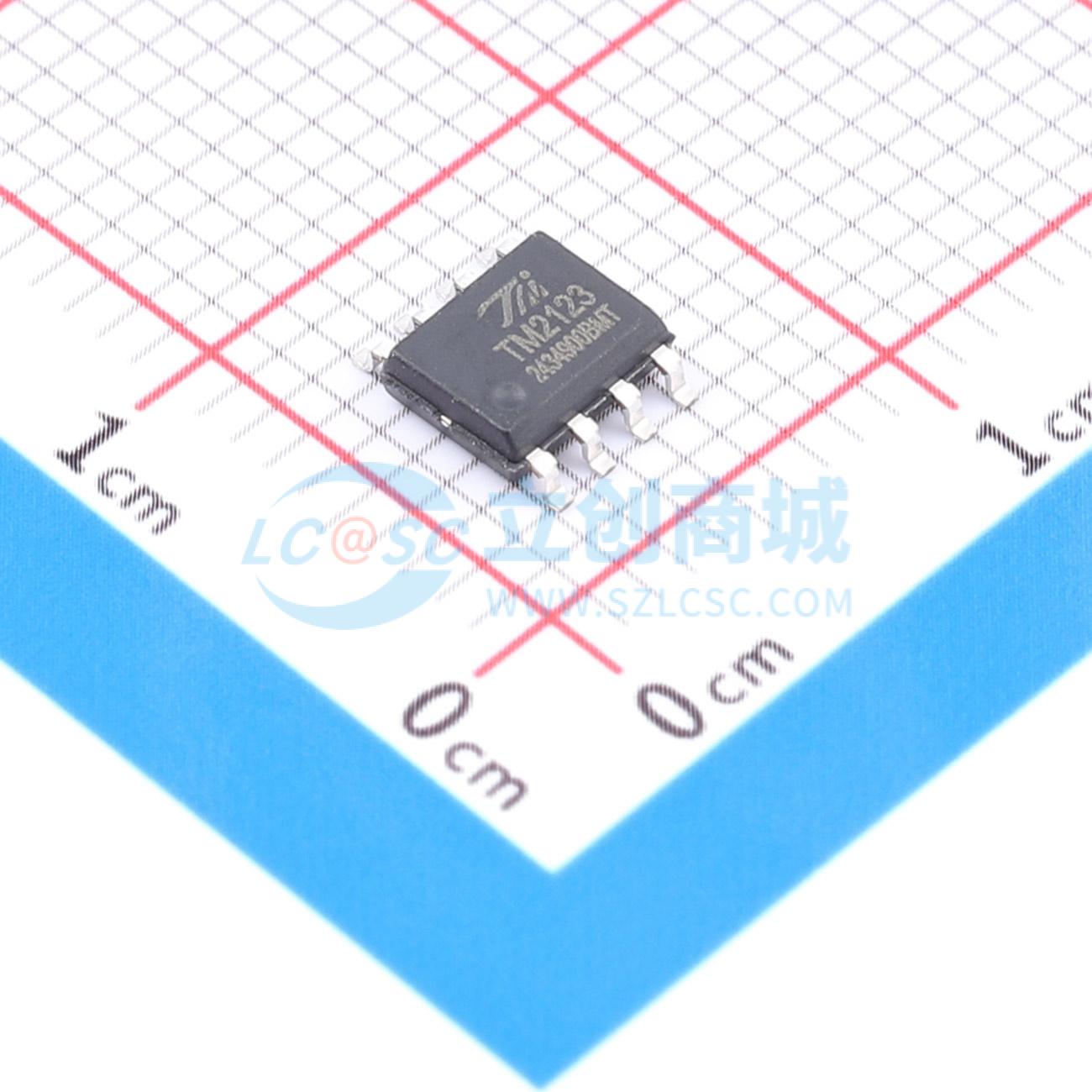

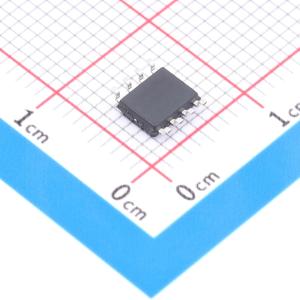

TM2123-SOP8-TA2402C

TM2123-SOP8

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TM2123 是一款具有VCC欠压保护和输入高低侧信号互锁功能的高压半桥驱动芯片，内置VCC欠压保护电路可防止功率管工作在过低的电压下，提高效率。同时内置输入高低侧信号互锁电路可防止功率管上下桥臂发生直通，有效保护高压功率器件。设计该芯片主要用于高压、高速驱动N型功率MOSFET。适用于电动自行车、马达驱动、电动工具等电机驱动类产品。本产品性能优良，质量可靠。
品牌名称: TM(天微)
商品型号: TM2123-SOP8-TA2402C
商品编号: C51026294
商品封装: SOP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	270ns
	传播延迟 tpHL	150ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	60uA
	功能特性	交错导通保护；死区时间控制

商品概述

TM2123是一款具备VCC欠压保护与输入高低侧信号互锁功能的高压半桥驱动芯片。其内置的VCC欠压保护电路可防止功率管在过低电压下工作，从而提升效率。同时，内置的输入高低侧信号互锁电路能有效防止功率管上下桥臂直通，为高压功率器件提供保护。该芯片专为高压、高速驱动N型功率MOSFET而设计，适用于电动自行车、马达驱动、电动工具等电机驱动类产品，具备优良的性能与可靠的品质。

商品特性

电源电压工作范围：10.0V~20.0V
悬浮电压：225V
低侧输出与低侧输入反相
高侧输出与高侧输入同相
输入逻辑电压：兼容3.3V/5.0V/15.0V
输出驱动电流：+1.0A/-1.3A
内置VCC欠压保护电路
内置输入高低侧信号互锁电路
内置120ns死区时间
封装形式：SOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	-
	灌电流(IOL)	1.3A
	拉电流(IOH)	1A
	工作电压	10V~20V
	上升时间(tr)	15ns
	下降时间(tf)	15ns
