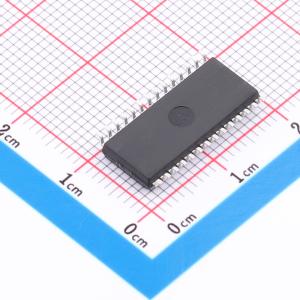

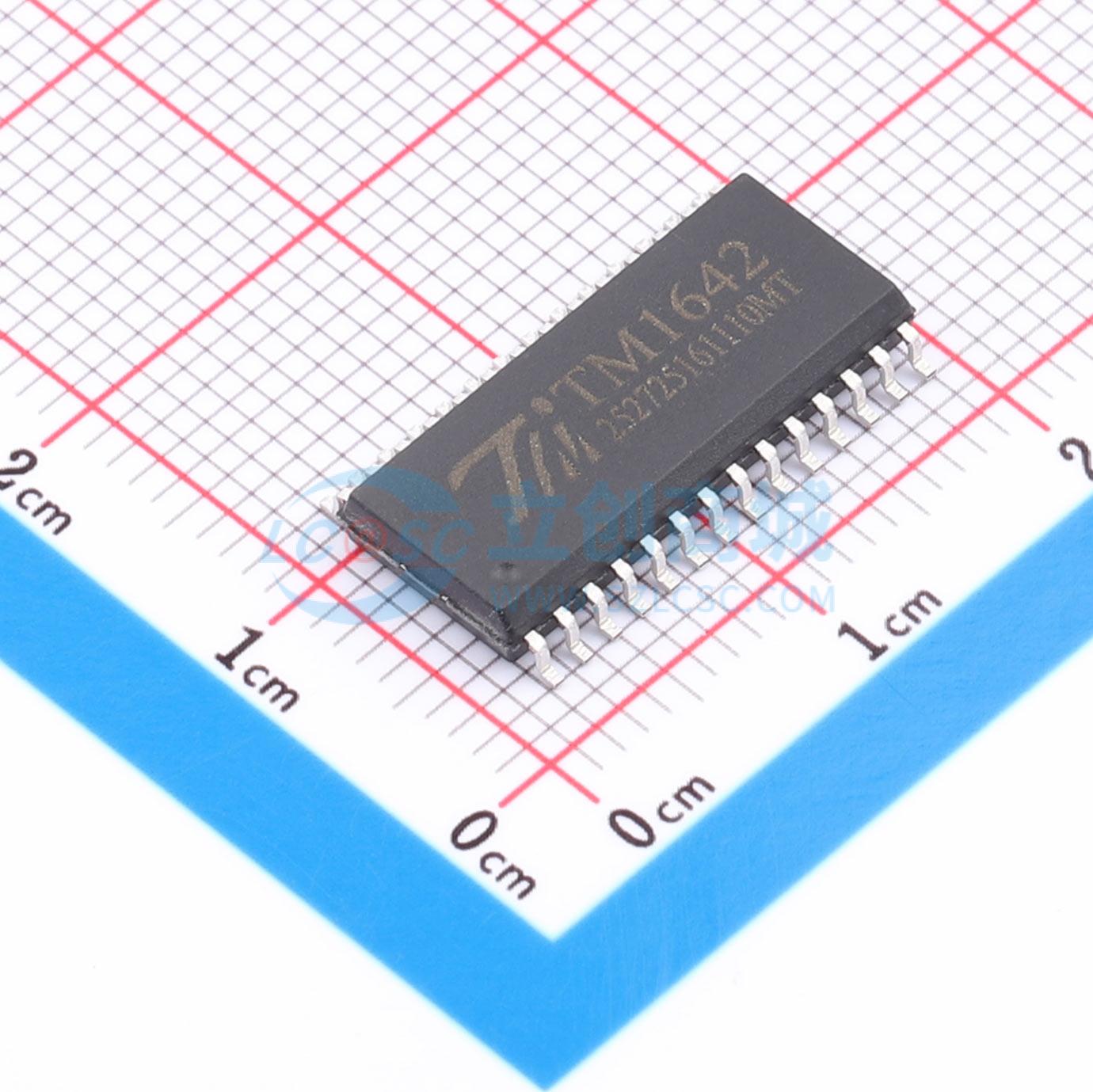

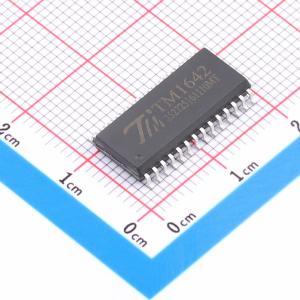

TM1642-SOP28-TA2405B
TM1642-SOP28
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TM1642 是一种带键盘扫描接口的恒流LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于段码LED产品的恒流显示屏驱动。采用SOP28的封装形式。
- 品牌名称
- TM(天微)
- 商品型号
- TM1642-SOP28-TA2405B
- 商品编号
- C51026292
- 商品封装
- SOP-28
- 包装方式
- 管装
- 商品毛重
- 1.748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 6% |
商品特性
- 采用功率CMOS工艺
- 多种显示模式（10段×7位~13段×4位）
- SEG恒流驱动最大电压值：VDD-1V
- 通道差最大±3%，芯片间最大±6%
- 键扫描（8×2）
- 辉度调节电路（软件8级恒流可调）
- 串行接口（CLK, STB, DIN）
- 振荡方式：内置RC振荡（450kHz ±5%）
- 内置上电复位电路
