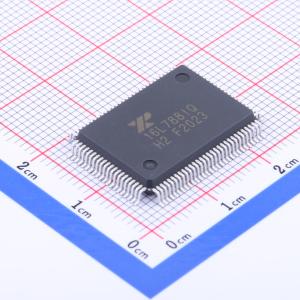

温馨提醒：图片仅供参考，商品以实物为准

XR16L788IQ-F

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MaxLinear(迈凌)
商品型号: XR16L788IQ-F
商品编号: C517969
商品封装: QFP-100(14x20)
包装方式: 托盘
商品毛重: 5.621克(g)

商品概述

XR16L7881 (788) 是一款工作电压为2.97V至5.5V且具有5V耐压输入的八通道通用异步收发器（UART）。该高度集成的设备专为通信系统中的高带宽需求而设计。全局中断源寄存器提供了所有8个通道的完整中断状态指示，以加快中断解析速度。每个UART都有自己的16C550兼容配置寄存器、64字节的TX和RX FIFO、完全可编程的发送和接收FIFO触发级别、TX和RX FIFO级别计数器、具有可编程迟滞的自动RTS/CTS或DTR/DSR硬件流控制、自动软件（Xon/Xoff）流控制、具有可编程转换延迟的RS-485半双工方向控制、Intel或Motorola总线接口以及带有唤醒指示的睡眠模式。

商品特性

2.97V 至 5.5V 电压范围，支持5V容限输入
单个中断输出用于所有8个UART
所有8个UART的全局中断源
5G “Flat” UART寄存器用于配置
同时初始化多个UART通道
具有可编程转换延迟的自动RS485半双工控制
通用16位定时器/计数器
带唤醒指示的睡眠模式
高度集成设备以节省空间
前八个寄存器与16C550兼容
64字节发送和接收FIFO
发送和接收FIFO级别计数器
可编程TX和RX FIFO触发级别
自动RTS/CTS或DTR/DSR流控制
可选择硬件流控制滞后
带状态指示的自动Xon/Xoff软件流控制
红外（IrDA 1.0）数据编码器/解码器
带预分频器的可编程数据速率
在5V下最高可达6.25 Mbps的串行数据速率
100引脚QFP封装（14 x 20 x 3 mm）

应用领域

远程访问服务器
以太网网络到串行端口
网络管理
工厂自动化和过程控制
销售点系统
多端口 RS-232/RS-422/RS-485 卡片

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(66个/托盘，最小起订量 1 个)

个

起订量：1 个66个/托盘

近期成交0单

	属性	参数值
	商品目录	总线转UART
	FIFO容量	64Byte

	属性	参数值
	接口类型	RS-485
	工作电压	2.97V~5.5V
