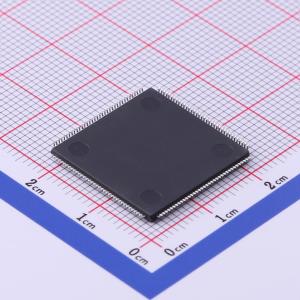

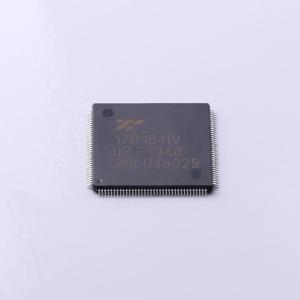

温馨提醒：图片仅供参考，商品以实物为准

XR17D154IV-F

通用(3.3V和5V) PCI总线四通道UART

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能四通道PCI总线异步收发器(UART)，支持32位PCI总线，最高数据速率为6.25Mbps。
品牌名称: MaxLinear(迈凌)
商品型号: XR17D154IV-F
商品编号: C517971
商品封装: LQFP-144(20x20)
包装方式: 托盘
商品毛重: 1.25克(g)

商品概述

XR17D154 是一款四通道 PCI 总线通用异步收发传输器（UART），设计用于满足32位PCI总线和通信系统中的高带宽需求。该设备具有全局中断源寄存器，为所有4个通道提供完整的中断状态指示，从而加快中断解析速度。每个 UART 独立控制，并包括与 16C550 兼容的 5G 寄存器集、64字节发送和接收 FIFO、完全可编程的发送和接收 FIFO 触发级别、FIFO 级别计数器、带有可编程迟滞的自动硬件流控制、自动软件（Xon/Xoff）流控制、IrDA（红外数据协会）编码器/解码器、8个多用途输入/输出以及一个16位通用定时器/计数器。该设备采用144引脚 LQFP 封装，并与 Exar XR17C158、XR17D158 和 XR17C154 引脚兼容。

商品特性

高性能四通道PCI UART
通用PCI总线缓冲器 - 自动感应3.3V或5V操作
32位PCI总线2.3目标信号合规
适用于所有4个UART的全局中断源寄存器
数据传输支持字节、字和双字
数据读/写突发操作
每个UART独立控制，包括：
- 16C550兼容5G寄存器集
- 64字节发送和接收FIFO
- 发送和接收FIFO级别计数器
- 自动RTS/CTS或DTR/DSR流量控制
- 自动Xon/Xoff软件流量控制
- 带有可选转换延迟的自动RS485半双工控制输出
- 红外（IrDA 1.0）数据编码器/解码器
- 可编程数据速率与预分频器
- 最高6.25 Mbps串行数据速率（8倍速）
八个多用途输入/输出
通用16位定时器/计数器
带自动唤醒的睡眠模式
用于PCI配置的EEPROM接口
与XR17D158、XR17C158和XR17C154相同的封装和引脚布局（20x20x1.4 mm 144-LQFP）

应用领域

通用尺寸规格 PCI 总线扩展卡
远程访问服务器
以太网网络到串行端口
网络管理
工厂自动化和过程控制
销售点系统
多端口 RS-232/RS-422/RS-485 卡

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(300个/托盘，最小起订量 1 个)

个

起订量：1 个300个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	其他接口
	接口类型	UART

	属性	参数值
	数据速率	-
	工作温度	-40℃~+85℃
