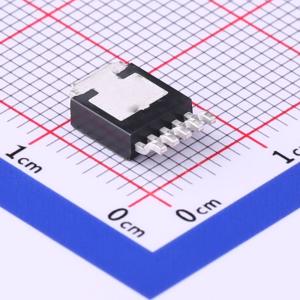

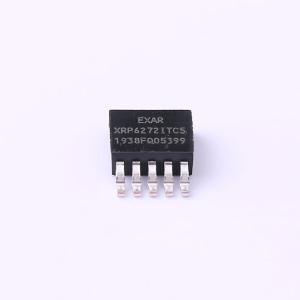

XRP6272ITC5TR-F

2A、5V可调低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XRP6272是一款低压差稳压器，能够提供高达2安培的恒定输出电流。其输入电压范围宽广，为1.8V至6V，可采用行业标准的1.8V、2.8V、3.3V和5V电源轨以及5.8V电源轨进行单电源供电。XRP6272的输出电压精度优于±2%，输出噪声低，电源抑制比（PSRR）高，非常适合为射频电路供电
品牌名称: MaxLinear(迈凌)
商品型号: XRP6272ITC5TR-F
商品编号: C517992
商品封装: TO-252-5
包装方式: 编带
商品毛重: 0.39克(g)

商品参数

商品概述

XRP6272是一款低压差稳压器，能够提供高达2A的恒定输出电流。其输入电压范围宽，为1.8V至6V，可由行业标准的1.8V、2.8V、3.3V和5V电源轨以及5.8V电源轨进行单电源供电。 XRP6272的输出电压精度优于±2%，输出噪声低，电源抑制比（PSRR）高，非常适合为射频电路供电。该器件针对使用低成本小尺寸、低等效串联电阻（ESR）的陶瓷输出电容进行了优化，静态电流低至30µA，也适用于电池供电的便携式设备。默认情况下，XRP6272作为5V固定输出电压稳压器工作，使用外部电阻分压器可实现低至0.7V的可调输出电压。使能功能、电源正常标志和输出降噪引脚完善了其功能特性。内置的电流限制和热保护功能确保了在异常工作条件下的安全运行。 XRP6272采用符合RoHS标准的“绿色”/无卤5引脚TO - 252和8引脚外露焊盘SOIC封装。

商品特性

保证2A输出电流 - 在3.3V/2A条件下压差低至550mV
1.8V至6V单输入电压范围 - 固定5V和可调输出电压 - 输出电压精度±2%
静态电流30µA
电源正常和使能功能
电源抑制比70dB
低输出噪声
关断电流0.01µA
电流限制和热保护
符合RoHS标准的“绿色”/无卤5引脚TO - 252和8引脚外露焊盘SOIC封装

应用领域

网络设备
射频电路电源
机顶盒设备
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定；可调
	工作电压	6V
	输出电压	5V
	输出电流	2A
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	600mV@(2A)

	属性	参数值
	静态电流(Iq)	30uA
	噪声	24uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
