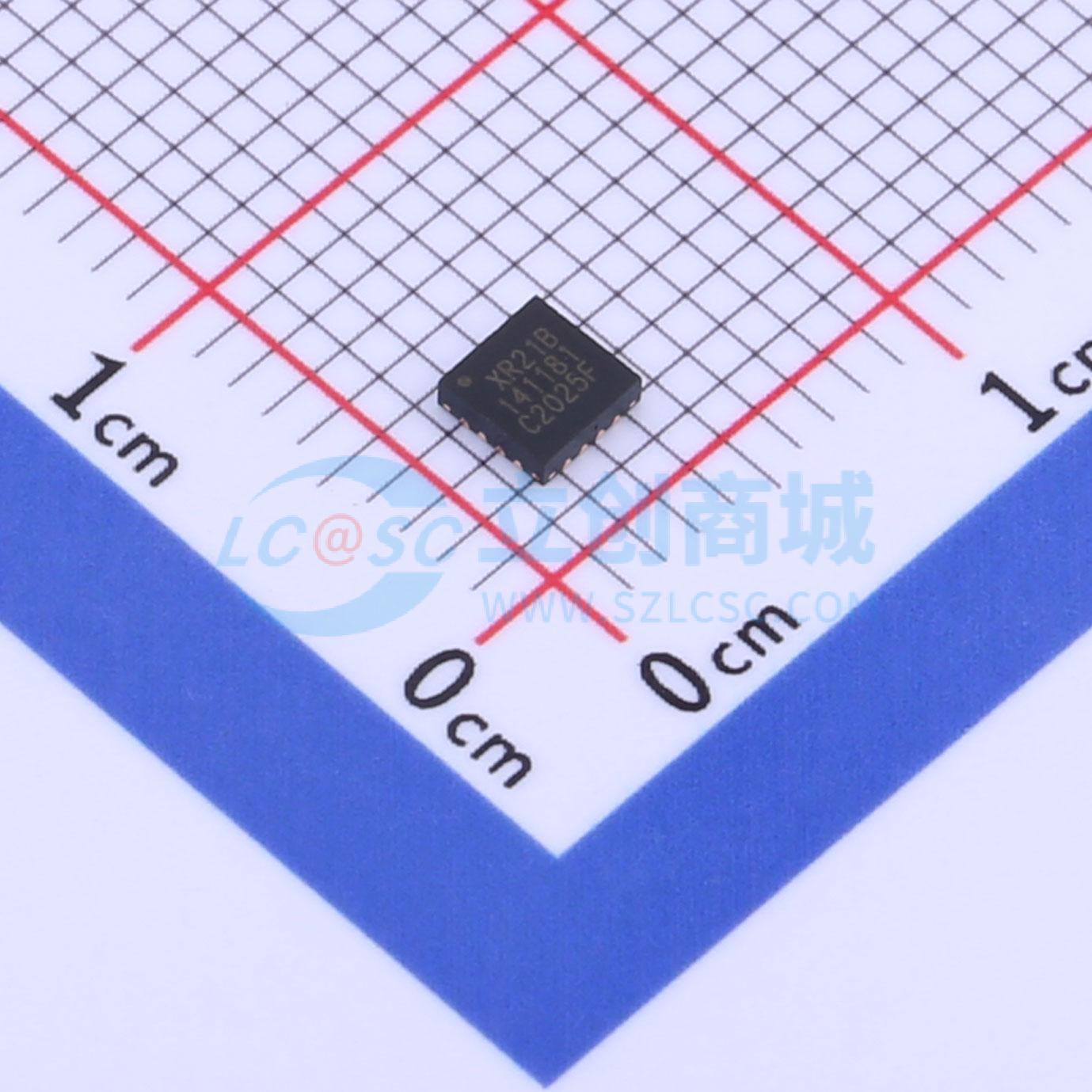

温馨提醒：图片仅供参考，商品以实物为准

XR21B1411IL16TR-F

增强型单通道全速USB UART

SMT扩展库PCB免费打样

描述: 支持USB 2.0 Full-Speed (12 Mbps)数据传输速率，具有128字节TX FIFO和384字节RX FIFO，支持自动硬件流控制和软件流控制。
品牌名称: MaxLinear(迈凌)
商品型号: XR21B1411IL16TR-F
商品编号: C517976
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.153克(g)

商品参数

商品概述

XR21B1411是一款带有USB接口的增强型通用异步收发传输器（UART）。该USB接口完全符合全速USB 2.0规范，支持12 Mbps的USB数据传输速率。USB接口还支持USB挂起、恢复和远程唤醒操作。 XR21B1411由内部时钟驱动，该时钟可编程为6、12、24或48 MHz。因此，与前代UART不同，无需外部晶体/振荡器。借助分数波特率发生器，使用内部时钟可精确生成高达12 Mbps的任何波特率。 XR21B1411拥有128字节的发送FIFO和384字节的接收FIFO，有助于优化各种应用的整体数据吞吐量。自动收发器方向控制功能简化了半双工RS - 485应用的硬件和软件。如有需要，具有自动半双工收发器控制功能的多点（9位）模式可进一步简化典型的多点RS - 485应用。可通过USBD + / USBD引脚，使用板载OTP对厂商ID、产品ID、总线供电模式、自供电模式、远程唤醒支持或最大功耗值以及默认波特率设置进行编程。 XR21B1411采用单一5V电源供电，提供16引脚QFN封装。 XR21B1411支持适用于Windows XP、Vista、7、8、8.1、10和CE以及Linux和Mac的WHQL认证软件驱动程序。

商品特性

USBD + / USBD引脚具备±15kV HBM ESD保护
符合USB 2.0标准，全速（12 Mbps）
支持USB挂起、恢复和远程唤醒操作
独特的预编程USB序列号
增强型UART特性
- 数据速率高达12 Mbps
- 分数波特率发生器
- 128字节发送FIFO
- 384字节接收FIFO
- 7、8或9位数据位
- 1或2位停止位
- 奇校验、偶校验、标记校验、空格校验或无校验
- 自动硬件（RTS/CTS或DTR/DSR）流控制
- 自动软件（Xon/Xoff）流控制
- 多点模式
- 自动RS - 485半双工控制
- 半双工模式
- 可选GPIO或调制解调器I/O
内部48 MHz时钟，时钟分频器可编程至6 MHz
单一5V电源供电
5V容限输入
16引脚QFN封装
虚拟COM端口WHQL/HCK Windows认证驱动程序
- Windows XP、Vista、7、8、8.1和10
- Windows CE 5.0、6.0、7.0
Linux、Mac驱动程序

应用领域

便携式设备
外部转换器（加密狗）
电池供电设备
蜂窝数据设备
工厂自动化和过程控制
工业应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转UART
	USB协议版本	USB 2.0

	属性	参数值
	工作电压	4.4V~5.25V
	数据速率	12Mbps
	工作温度	-40℃~+85℃
