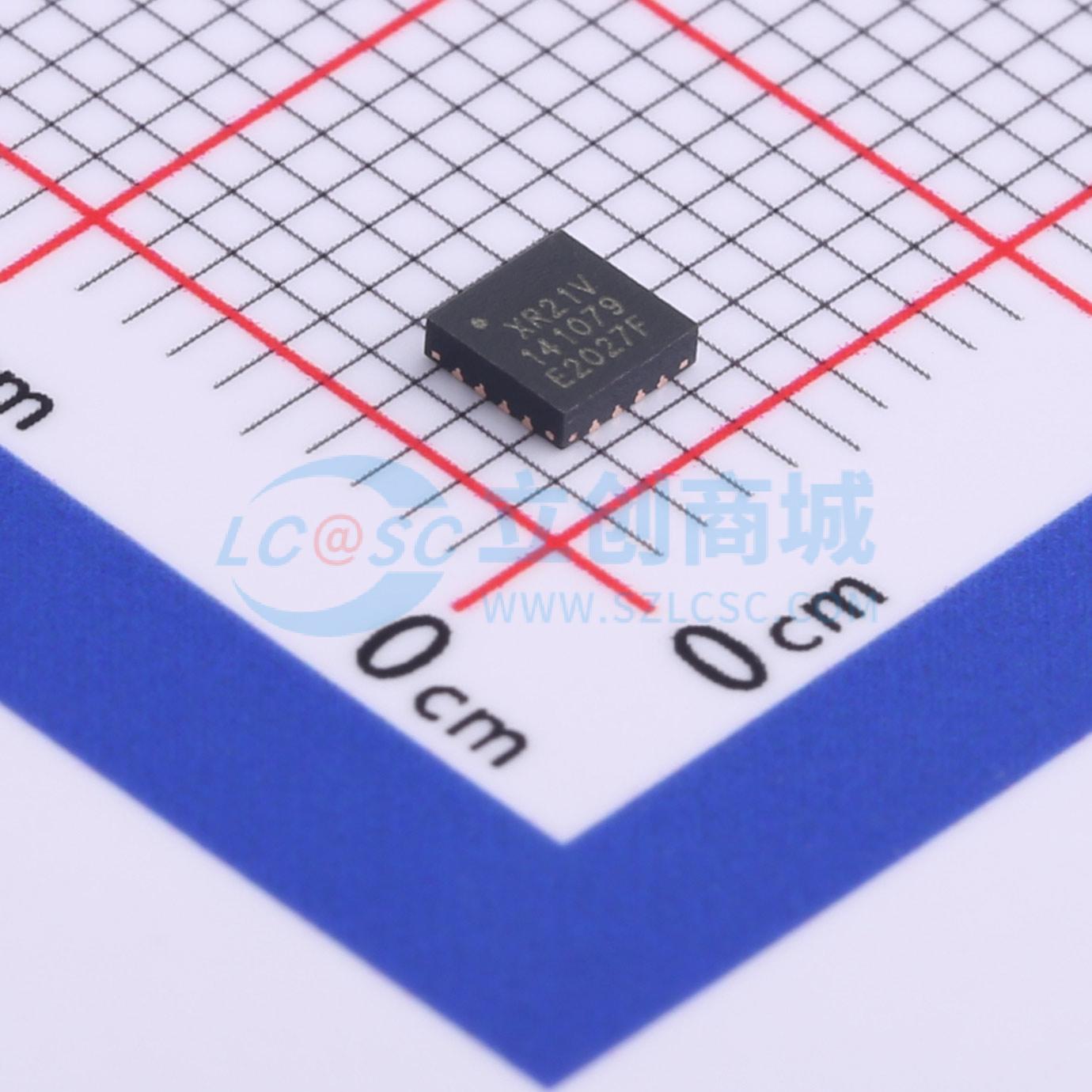

XR21V1410IL16TR-F

XR21V1410 1-CH FULL-SPEED USB UART

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: USB转UART，增强型全速USB UART，支持12 Mbps数据传输速率，具有多种流控功能和ESD保护。
品牌名称: MaxLinear(迈凌)
商品型号: XR21V1410IL16TR-F
商品编号: C517977
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.142克(g)

商品参数

商品概述

XR21V1410是一款带有USB接口的增强型通用异步收发传输器（UART）。该USB接口完全符合全速USB 2.0规范，支持12 Mbps的USB数据传输速率。USB接口还支持USB挂起、恢复和远程唤醒操作。 XR21V1410采用内部48MHz时钟运行，因此无需像上一代UART那样使用外部晶体/振荡器。借助分数波特率发生器，使用内部48MHz时钟可精确生成任意波特率。 XR21V1410拥有128字节的大TX FIFO和384字节的RX FIFO，有助于优化各种应用的整体数据吞吐量。自动收发器方向控制功能简化了半双工RS - 485应用的硬件和软件。如有需要，具有自动半双工收发器控制功能的多点（9位）模式可进一步简化典型的多点RS - 485应用。 XR21V1410采用2.97至3.63伏单电源供电，输入具有5V容限。XR21V1410采用16引脚QFN封装。 XR21V1410使用原生操作系统CDC - ACM驱动程序或MaxLinear提供的定制驱动程序。MaxLinear为Windows XP、Vista、7、8、8.1和10提供经过WHQL/HCK认证的软件驱动程序，也为Windows CE、Linux和Mac OS X提供软件驱动程序，且提供完整的源代码。

商品特性

符合USB 2.0标准，全速（12 Mbps）
支持USB挂起、恢复和远程唤醒操作
USB数据引脚具有± 5 kV HBM ESD保护
所有其他引脚具有± 2 kV HBM ESD保护
增强型UART特性
UART数据速率高达12 Mbps
分数波特率发生器
128字节TX FIFO
384字节RX FIFO
7、8或9个数据位
1或2个停止位
奇校验、偶校验、标记校验、空格校验或无校验
自动硬件（RTS/CTS或DTR/DSR）流控制
自动软件（Xon/Xoff）流控制
多点模式
自动RS - 485半双工控制
半双工模式
可选GPIO或调制解调器I/O
内部48 MHz时钟
3.3V单电源供电
5V容限GPIO输入
16引脚QFN封装

应用领域

便携式设备
外部转换器（加密狗）
电池供电设备
蜂窝数据设备
工厂自动化和过程控制
工业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转UART
	USB协议版本	USB 2.0
	通道数	1

	属性	参数值
	工作电压	2.97V~3.63V
	数据速率	12Mbps
	工作温度	-40℃~+85℃
