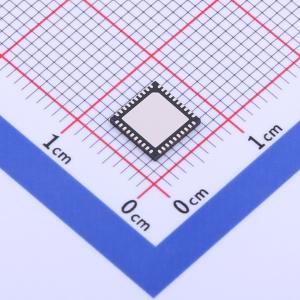

温馨提醒：图片仅供参考，商品以实物为准

XRP7714ILB-F

品牌名称: MaxLinear(迈凌)
商品型号: XRP7714ILB-F
商品编号: C517993
商品封装: QFN-40-EP(6x6)
包装方式: 托盘
商品毛重: 1.032克(g)

商品参数

商品概述

XRP7714是一款四输出脉宽调制（PWM）降压型DC-DC控制器，内置用于待机电源的LDO和通用输入输出引脚（GPIOs）。该器件在单个IC中提供了完整的电源管理解决方案，并可通过I²C串行接口进行完全编程。独立的数字脉宽调制器（DPWM）通道可调节输出电压，并提供所有必要的保护功能，如限流和过压保护。每个输出电压可在0.9V至5.1V之间进行编程，无需外部分压器。可编程DPWM开关频率范围宽（从300 KHz至1.5 MHz），使用户能够在效率和元件尺寸之间进行优化。输入电压范围为4.75V至25V。提供I²C总线接口，用于对IC进行编程，以及与主机通信以进行故障报告和处理、电源轨参数监控等。该器件提供了一个完整的解决方案，包括每个PWM稳压器可独立编程的软启动、软停止、启动延迟和斜坡功能。

商品特性

4通道降压控制器
可编程输出电压0.9V - 5.1V
可编程1.5MHz DPWM频率
集成FET驱动器
4.75V至5.5V和5.5V至25V输入电压范围
多达6个可重新配置的GPIO引脚
可通过I²C接口完全编程
独立的数字脉宽调制器（DPWM）通道
完整的监控和报告功能
完整的上电/下电时序控制
全面的板载保护：过温保护（OTP）、欠压锁定（UVLO）、过流保护（OCP）和过压保护（OVP）
内置3.3V/5V LDO
PowerArchitect设计软件
无铅/无卤40引脚TQFN封装

应用领域

多通道电源
音视频设备
工业和电信设备
基于处理器和数字信号处理器（DSP）的设备

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/托盘，最小起订量 50 个)

个

起订量：50 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~25V
	输出电压	900mV~5.1V
	输出电流	-
	开关频率	300kHz~1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
