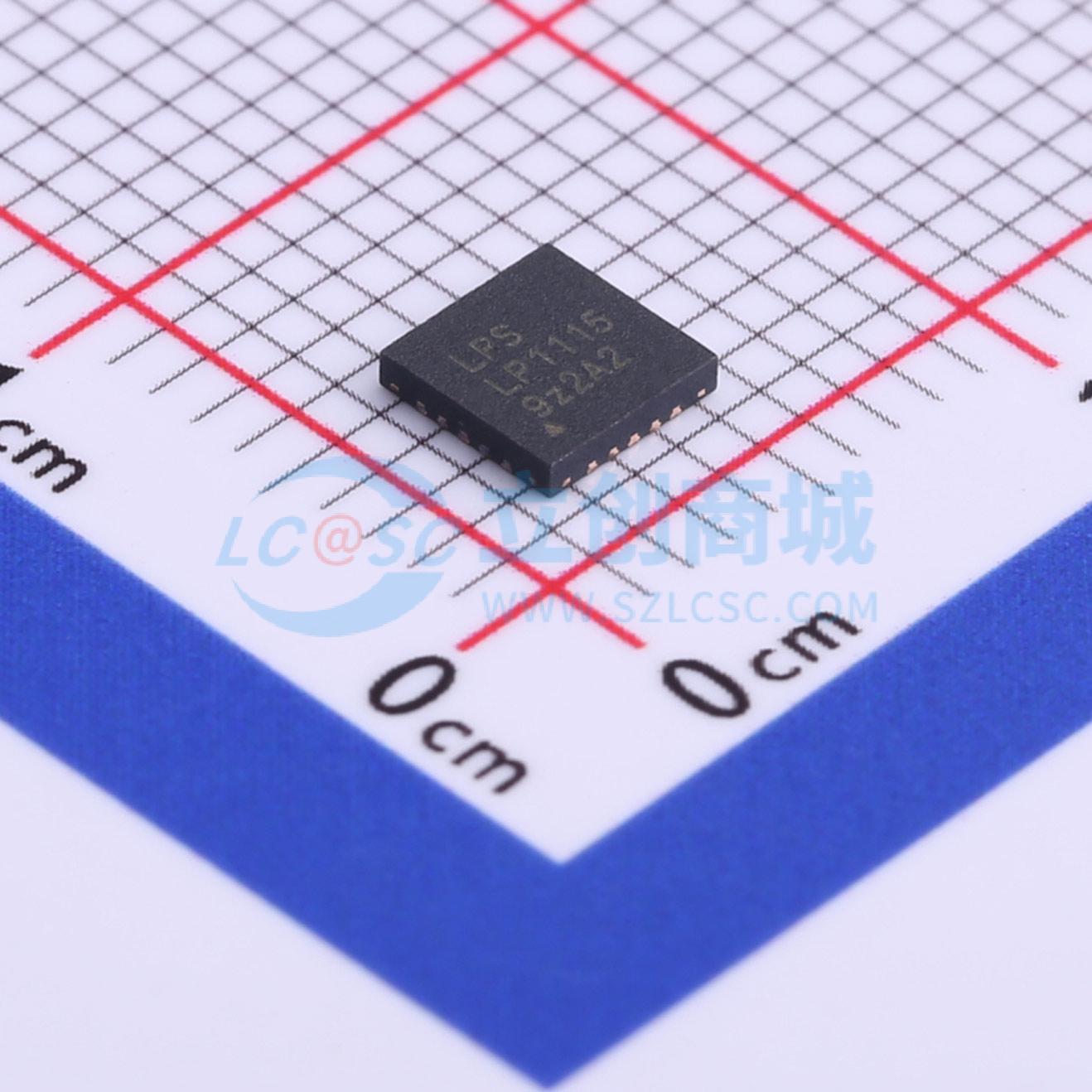

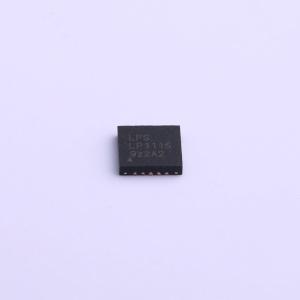

LP1115QVF
停产 带升压转换器的全桥栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP1115 由两部分组成：全桥栅极驱动器和升压转换器。LP1115 的全桥驱动器部分是一款单相 12V MOSFET 栅极驱动器，专为驱动同步降压转换器中的高端和低端功率 MOSFET 栅极而优化。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP1115QVF
- 商品编号
- C516986
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 工作电压 | 4.3V~13.2V | |
| 上升时间(tr) | 30ns | |
| 下降时间(tf) | 12ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 95ns | |
| 传播延迟 tpHL | 105ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 700uA |
商品概述
LP1115由两部分组成：全桥栅极驱动器和升压转换器。 LP1115的全桥驱动器部分是一款单相12V MOSFET栅极驱动器，针对同步降压转换器中高端和低端功率MOSFET的栅极驱动进行了优化。 LP1115的升压转换器部分是一款电流模式升压DC-DC转换器。其内置3A电流功率MOSFET的PWM电路使该转换器具有很高的功率效率。LP1115采用了1MHz恒定频率PWM控制方案。高频PWM操作还可通过减小外部元件尺寸节省电路板空间。
商品特性
- 全桥驱动器
- 一体化同步降压驱动器
- 自举高端驱动
- 一个PWM信号生成两路驱动
- 抗交叉导通保护电路
- 升压转换器
- 效率高达94%
- 关断电流：1μA
- 输入和输出电压高达24V
- 内部补偿、软启动
- 1MHz固定频率开关
- 高导通电流：3A
