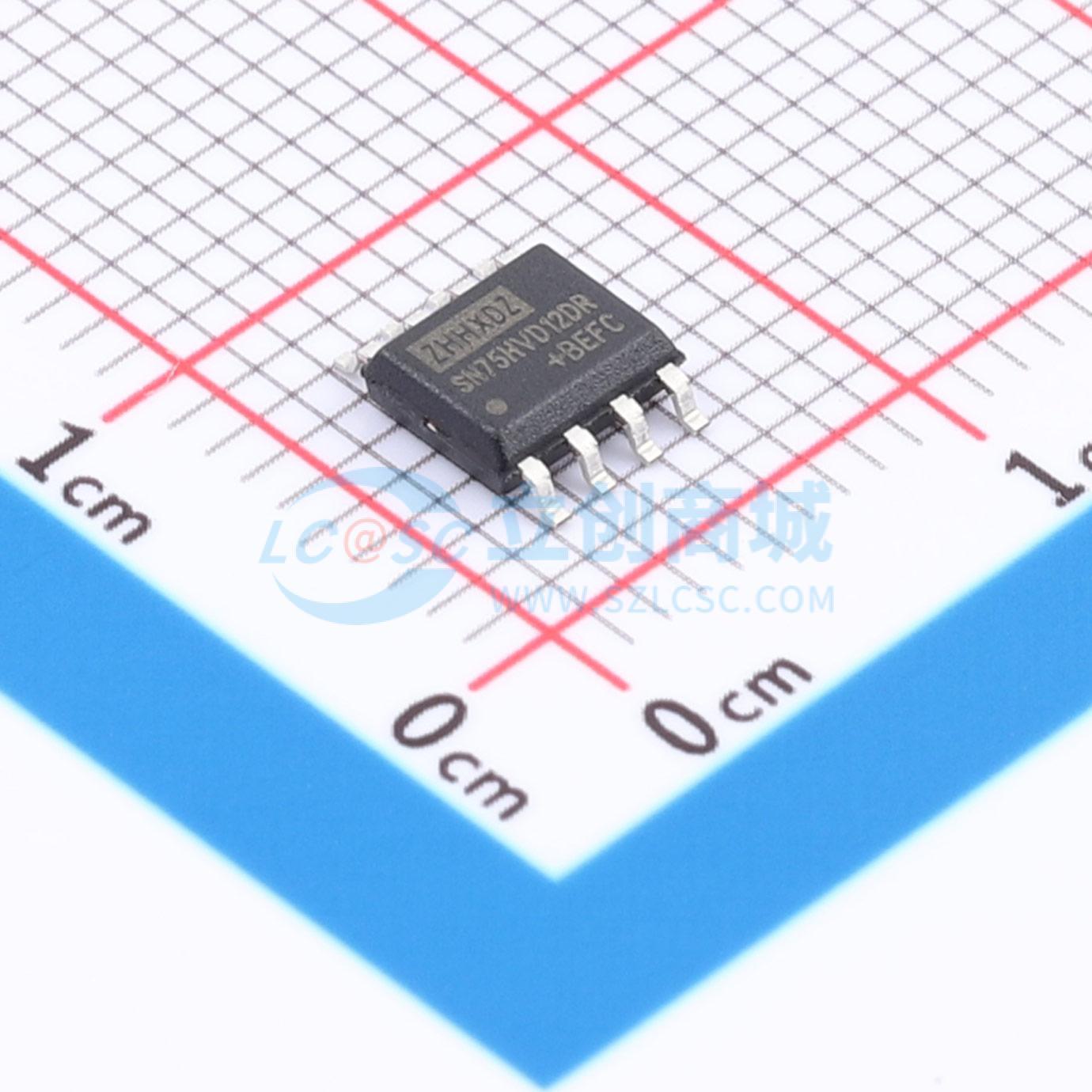

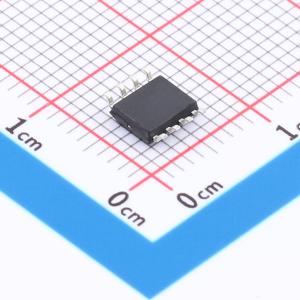

温馨提醒：图片仅供参考，商品以实物为准
SN75HVD12DR-HX
3.3V/5V电压供应、半双工通信、±15KV ESD保护的RS485/RS-422收发器电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN75HVD12DR-HX是一款3.3V/5V供电的半双工RS485/RS-422收发器，集成一路驱动器和接收器。具备±15kV ESD保护，增强摆率限制可降低EMI并减少信号反射，支持500kbps无误码传输，适用于工业通信等严苛环境。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- SN75HVD12DR-HX
- 商品编号
- C50345546
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V；3.3V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 600uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
SN75HVD12DR-HX 是一款具备 3.3V/5V 电源电压、支持半双工通信、并提供 ±15kV ESD 保护的 RS485/RS-422 收发器。该器件内部集成一路驱动器和一路接收器。其增强的摆率限制有助于降低电磁干扰，并减少因终端不匹配引起的信号反射，支持最高 500kbps 的无误码数据传输速率。接收器输入阻抗为 1/8 单位负载，允许在总线上挂接多达 256 个收发器以进行半双工通信。所有驱动器输出均提供 ±15kV 人体模式 ESD 保护。芯片采用 SOP8 封装，工作温度范围为 -40°C 至 +125°C。
商品特性
- 3.3V/5V 电源电压
- 静电保护：A/B 端口 ±15kV，符合人体模式标准
- 具备 1/8 单位负载，总线最多可挂接 256 个收发器
- 最高支持 500kbps 的无误码数据传输
- 带有失效安全功能
- 采用 SOP8 封装
应用领域
- 工业控制
- 电表
- 工业电机驱动
- 隔离型 RS485 接口
- 自动化暖通空调系统
