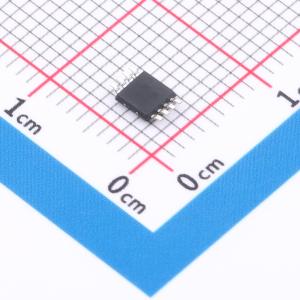

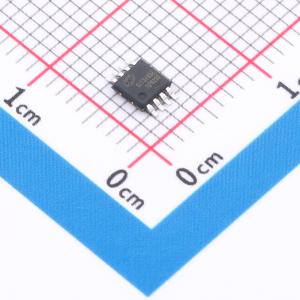

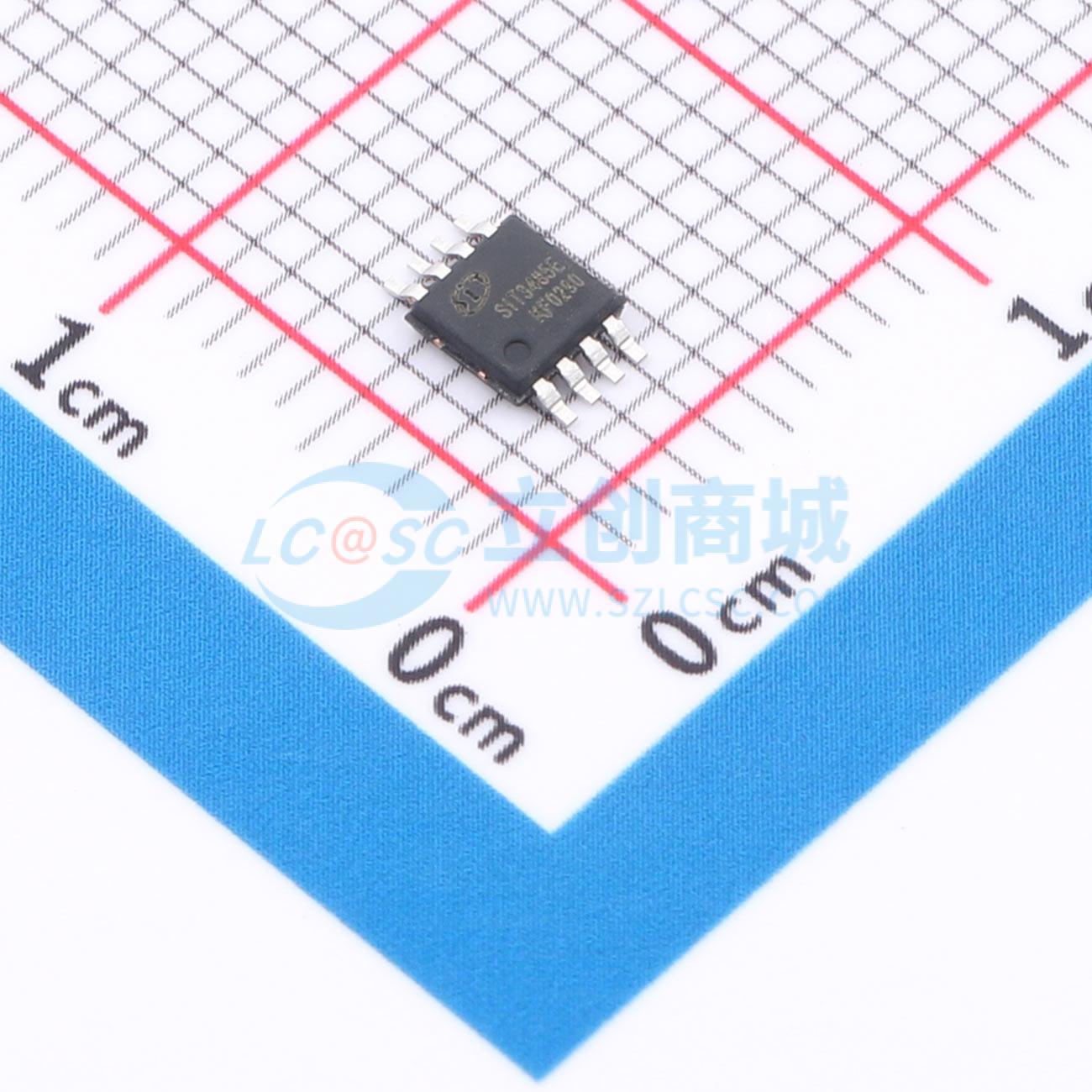

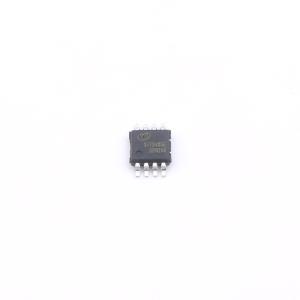

SIT3485EEUA

3.0V~5.5V供电，15KV HBM，256节点，12Mbps半双工RS485/RS422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款 3.0V~5.5V 宽电源供电、总线端口 ESD 水平达到 15KV HBM 以上、总线耐压范围达到±15V、半双工、低功耗，功能完全满足 TIA/EIA-485 标准要求的 RS-485 收发器。包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。具有 1/8 负载，允许 256 个收发器并接在同一通信总线上。可实现高达 12Mbps 的无差错数据传输。工作电压范围为 3.0~5.5V，具备失效安全（fail-safe）、限流保护、过压保护等功能。
品牌名称: SIT(芯力特)
商品型号: SIT3485EEUA
商品编号: C50345880
商品封装: MSOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

SIT3485E是一款3.0V~5.5V宽电源供电、总线端口ESD水平达到15kV HBM以上、总线耐压范围达到±15V、半双工、低功耗的RS-485收发器，其功能完全满足TIA/EIA-485标准要求。该器件包含一个驱动器和一个接收器，两者均可独立使能与关闭；当两者均禁用时，驱动器与接收器均输出高阻态。它具有1/8单位负载，允许最多256个收发器并接在同一通信总线上，可实现高达12Mbps的无差错数据传输。SIT3485E具备失效安全、限流保护、过压保护等功能。

商品特性

3.0V~5.5V宽电源范围，半双工
总线端口ESD水平15kV HBM
总线容错耐压达到±15V
1/8单位负载，允许最多256个器件连接到总线
驱动器短路输出保护
低功耗关断功能
接收器开路失效保护
具有较强的抗噪能力
集成的瞬变电压抵制功能
在电噪声环境中的数据传输速率可达到12Mbps

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	12Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	通讯模式	半双工
	功能特性	Tx/Rx启用；使能关断；过流保护；低功耗模式
