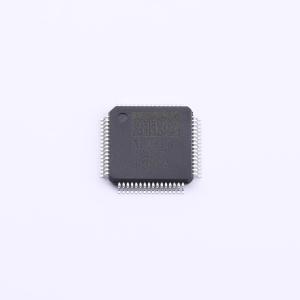

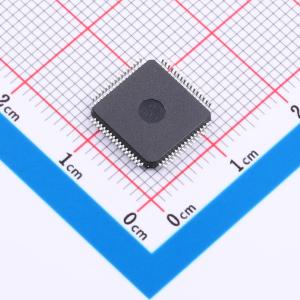

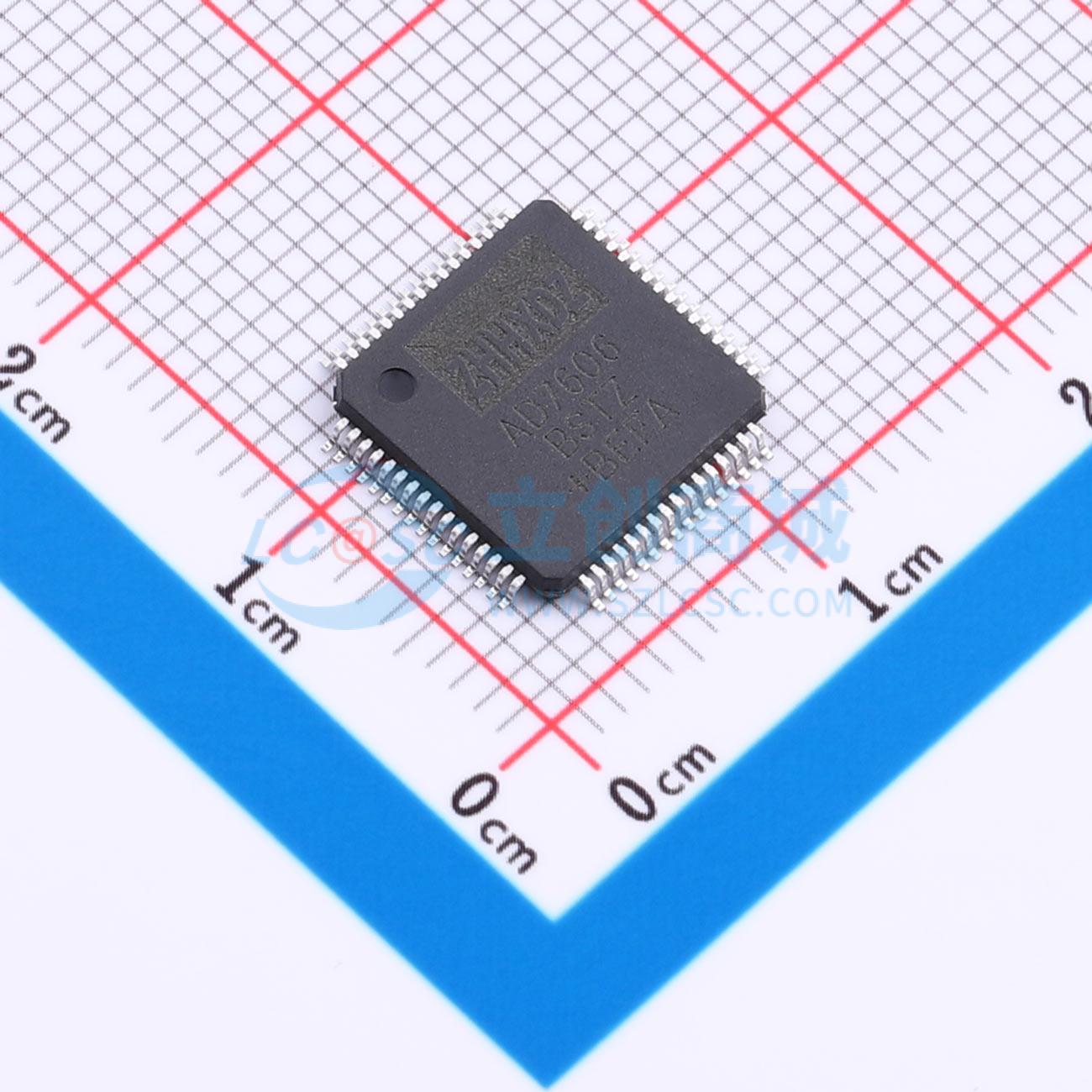

AD7606BSTZ-HX
八通道16位200kSPS ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AD7606BSTZ-HX 是八通道 16 位 200kSPS ADC，具 1MΩ 输入阻抗、±30V 钳位保护、8kV ESD、双极输入范围 ±10V/±5V，内置参考源、抗混叠滤波与过采样功能，适用于电力监测、继电保护、电机控制等。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- AD7606BSTZ-HX
- 商品编号
- C50345556
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 200kHz | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并口；串口 | |
| 差分输入 | 否 | |
| 积分非线性 | 4LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 86dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | - | |
| ADC架构 | - | |
| 静态电流 | - | |
| 功能特性 | 软复位；输入缓冲器；双极性输入；同步采样；内置数字滤波器；上电复位 |
商品概述
AD7606BSTZ-HX 是一款八通道、16 位、200kSPS 模数转换器。它集成了输入缓冲器，提供 1MΩ 的模拟输入阻抗。该器件采用 5V 单模拟电源供电，VDRIVE 电源电压范围为 2.3V 至 5V。其模拟输入范围支持真正的双极性 ±10 V 和 ±5 V。芯片内置二阶抗混叠模拟滤波器、精密基准电压源和基准电压缓冲器。它还集成了数字滤波器的过采样功能。该 ADC 提供 ±30V 输入钳位保护和 8kV ESD 保护。在无过采样时 SNR 为 86dB，64 倍过采样时 SNR 可达 95dB。器件采用 10mm × 10mm 的 LQFP-64 封装，工作温度范围为 -40 °C 至 +85 °C。
商品特性
- 16 位分辨率，200kSPS 采样率（所有通道）
- 集成输入缓冲器，提供 1MΩ 模拟输入阻抗
- 工作温度范围：-40 °C 至 +85 °C
- 5V 单模拟电源供电
- VDRIVE 电源电压：2.3V 至 5V
- ±30V 输入钳位保护，8kV ESD 保护
- 集成二阶抗混叠模拟滤波器
- 片内精密基准电压源和基准电压缓冲器
- 真正的双极性模拟输入范围：±10 V, ±5 V
- 集成数字滤波器的过采样功能
- 信噪比：86dB（无过采样）或 95dB（64 倍过采样）
- LQFP-64 封装：10mm × 10mm
应用领域
- 电源线监测
- 继电器保护
- 多相电机控制
- 仪器与控制系统
- 数据采集系统
