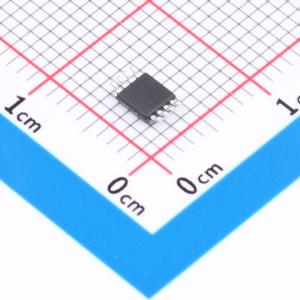

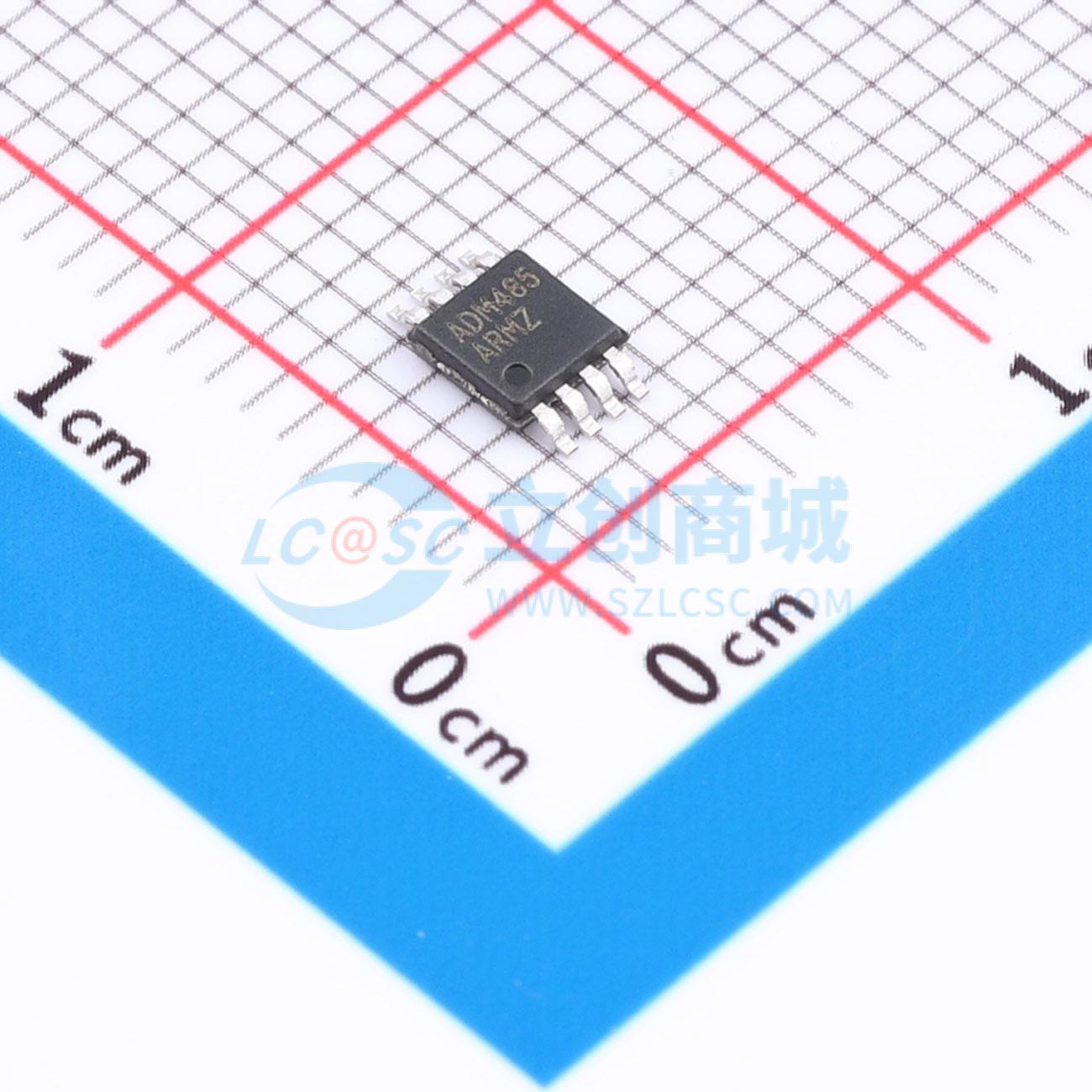

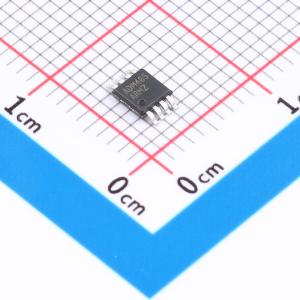

ADM485ARMZ-HX
高速RS485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADM485ARMZ-HX是5V供电半双工RS485/RS422收发器，含1驱动器+1接收器，速率达10Mbps，具±15kV ESD保护。DE/RE使能控制，禁用时高阻态。支持1/8单位负载，最多256节点总线。含失效保护，确保开路/短路时输出正确
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- ADM485ARMZ-HX
- 商品编号
- C50345551
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 600uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断 |
商品概述
ADM485ARMZ-HX是一款高速RS485/RS-422收发器，采用+5V电源供电，支持半双工通信。其内部集成一路驱动器和一路接收器，最高数据传输速率可达10Mbps。该器件提供±15kV ESD保护，有效防御静电放电损害。驱动器和接收器均具备使能引脚（DE和RE），当使能关闭时，输出呈现高阻态。此外，该器件内置失效保护电路，确保在接收器输入开路或短路时，输出仍能保持正确状态。接收器输入阻抗为1/8单位负载，支持最多256个收发器并联在同一总线上。
商品特性
- 三态输出
- 静电放电保护：A/B引脚±15kV，符合人体放电模型标准
- 总线最多可连接256个收发器
- 最高数据速率10 Mbps
- 采用MSOP8封装
应用领域
- 工业控制
- RS485/RS422接口
- 工业电机驱动
- 自动化暖通空调系统
