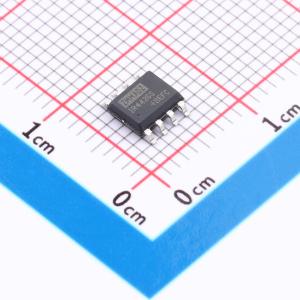

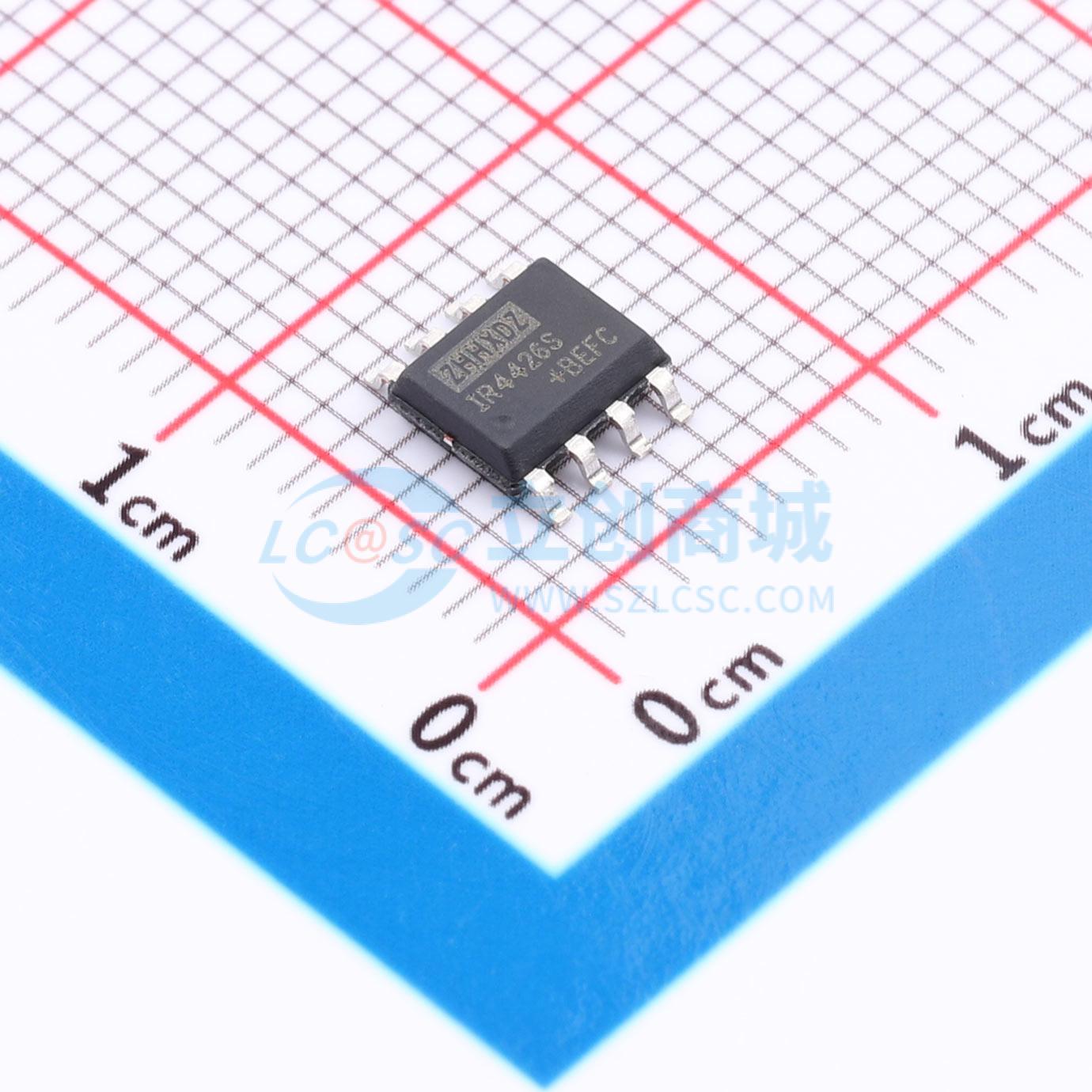

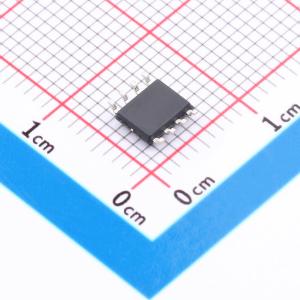

温馨提醒：图片仅供参考，商品以实物为准
IR4426STRPBF-HX
双1.5A峰值低侧MOSFET驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IR4426STRPBF-HX系列是双路低边MOSFET驱动器，采用BiCMOS/DMOS工艺，高效可靠。支持TTL/CMOS输入，输出电压摆幅接近电源/地（25mV内）。提供三种配置：双同相、双反相及一同一反输出，适用于驱动MOSFET、重载时钟线等。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- IR4426STRPBF-HX
- 商品编号
- C50345554
- 商品封装
- SOP8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 18ns | |
| 下降时间(tf) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | - | |
| 功能特性 | - |
商品概述
IR4426STRPBF-HX系列双路低侧MOSFET驱动器采用BiCMOS/DMOS工艺制造，具有高效功耗和高可靠性。这些驱动器将来自TTL或CMOS的输入逻辑电平转换为输出电压电平，其摆幅在正电源或地电位的25 mV范围内。这与双极型器件形成对比，后者仅能摆动至电源电压1V以内。该驱动器提供三种配置：双路反相、双路非反相以及一路反相加一路非反相输出。它们旨在提供改进的电气性能和鲁棒性。这些驱动器耐用性高，能够承受高达500 mA的反向电流（任一极性）而不发生闩锁，并且地引脚上可承受高达5V的噪声尖峰（任一极性）。这些驱动器主要用于驱动功率MOSFET，但也适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载。其他潜在应用包括驱动重负载时钟线、同轴电缆或压电换能器。必须注意，驱动器的总功耗不得超过封装的限制。
商品特性
- 1.5A峰值输出电流
- 闩锁保护，可承受 < 100 mA反向电流
- 4.5V 至 18V 工作电压范围
- 在25 ns内开关1000 pF负载
- 低静态电源电流
- 逻辑1输入时为4 mA
- 逻辑0输入时为400 μA
- 匹配的上升和下降时间
- 7Ω输出阻抗
- <40 ns典型延迟
- 逻辑输入保护至 -5V
- 逻辑输入阈值与电源电压无关
- 6 pF典型等效输入电容
- 相对于电源或地的最大输出偏移为25 mV
应用领域
- MOSFET驱动器
- 压电换能器驱动器
- 同轴电缆驱动器
- 时钟线驱动器
