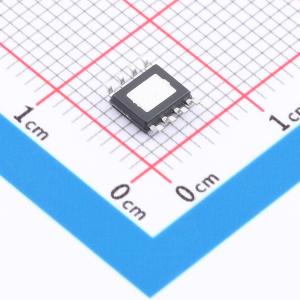

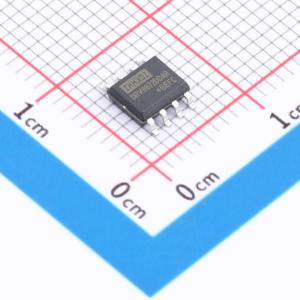

温馨提醒：图片仅供参考，商品以实物为准
DRV8872DDARQ1-HX
具有故障报告功能的直流有刷电机驱动器
- 描述
- DRV8872DDARQ1-HX是集成H桥的高性能直流有刷电机驱动器，可通过ISEN引脚电阻设定最大电流，0.35V 阈值触发电流调制以限制启动及堵转大电流。输出峰值电流4A，均值 2A（视散热而定）。具备低功耗睡眠模式及欠压、过流、过温等保护
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- DRV8872DDARQ1-HX
- 商品编号
- C50345549
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | 4A | |
| 工作电压 | 2.8V~33V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 600mΩ | |
| 静态电流(Iq) | 10nA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电流采样/调节功能 |
商品概述
DRV8872DDARQ1-HX是一款高性能电机驱动器，集成了H桥设计，能够有效驱动直流有刷电机。该器件通过设定ISEN引脚的电流检测电阻来确定最大工作电流。当ISEN引脚上的电压达到内置阈值0.35V时，将触发电流调制功能，从而显著限制在启动和堵转条件下产生的大电流。其输出峰值电流可达4A，而均值电流为2A（具体数值与PCB散热情况相关）。此外，该器件具备低功耗睡眠模式，通过关闭内部电路实现超低静态电流消耗。内部保护功能包括欠压锁定、过流保护及过温保护等。在发生故障时，nFAULT输出会被拉至低水平以进行故障报告。一旦故障排除，设备将自动恢复到正常工作状态。
商品特性
- 可以驱动一个直流有刷电机或两个螺线管
- 2.8V至33V电源范围
- 高电流能力：4A峰值（条件：24V，TA = 25°C）；2A持续（条件：24V，TA = 25°C）
- RDSON为600mΩ（高侧+低侧，条件：4.5~33V，TA = 25°C）
- PWM控制接口
- 集成电流调制功能
- ISEN脚设定斩波电流
- 低功耗睡眠模式，静态电流小于1μA
- 支持1.8V、3.3V、5.0V输入逻辑电压
- 保护功能：VM欠压闭锁（UVLO）、过流保护（OCP）、过温保护（OTP）、故障输出（nFAULT）
- 封装形式：SOP-8
应用领域
- 电子病床和病床控制
- 扫地机器人
- 洗衣机和烘干机
- 咖啡机
- POS机
