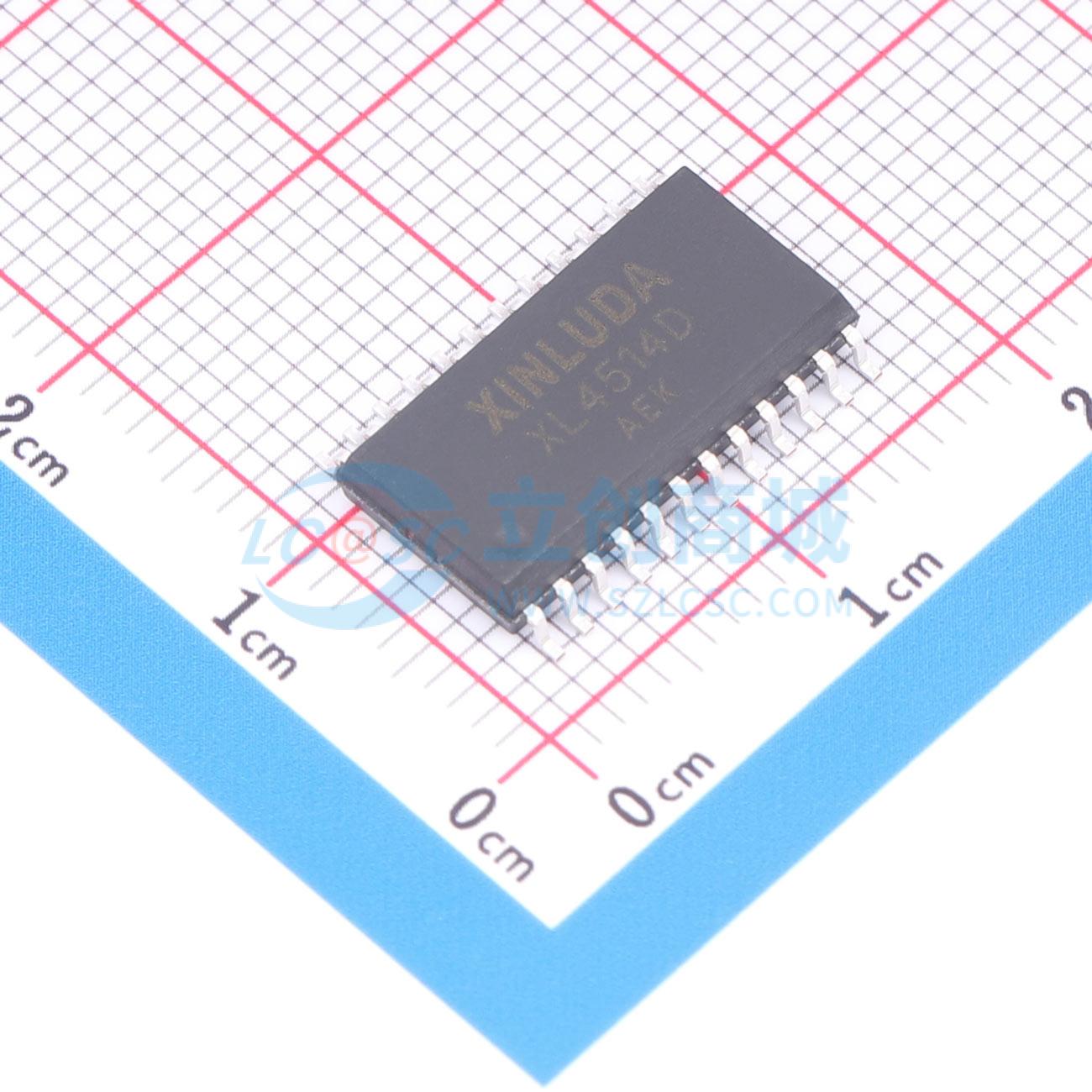

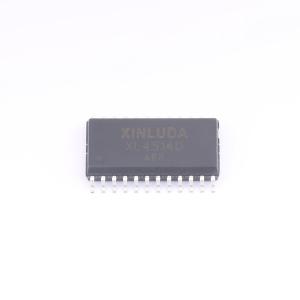

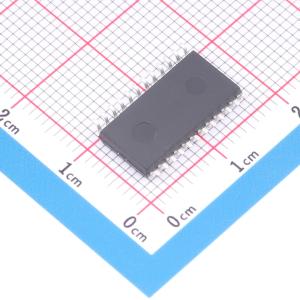

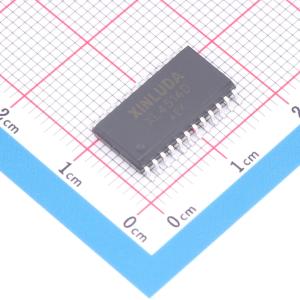

XL74HC4514D
4至16线解码器/多路分配器，带输入锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 信号开关/编解码器/多路复用器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL74HC4514D
- 商品编号
- C50202050
- 商品封装
- SOP-24
- 包装方式
- 编带
- 商品毛重
- 1.0485克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 4/16 | |
| 灌电流(IOL) | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 25mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 49ns@6.0V,50pF | |
| 静态电流(Iq) | 80uA | |
| 功能特性 | - |
商品概述
74HC4514是一款4线至16线解码器/解复用器，具有四个二进制加权地址输入（A0至A3）、带锁存器、一个锁存使能输入（LE）、一个使能输入（E）和16个输出（Q0至Q15）。当LE为高电平时，所选输出由An上的数据决定。当LE变为低电平时，An上的最后数据存储在锁存器中，输出保持稳定。当E为低电平时，由锁存器内容决定的所选输出为高电平。当E为高电平时，所有输出为低电平。使能输入E不影响锁存器的状态。当该器件用作解复用器时，E为数据输入，A0至A3为地址输入。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽电源电压范围为2.0至6.0V
- CMOS低功耗
- 高抗噪能力
- 输入电平：CMOS电平
- 16线解复用能力
- 将4个二进制编码输入解码为16个互斥输出
- 闩锁性能超过JESD 78 II类B级的100 mA
- 符合JEDEC标准
- JESD8C（2.7V至3.6V）
- JESD7A（2.0V至6.0V）
应用领域
- 数字复用
- 地址解码
- 十六进制/BCD解码
