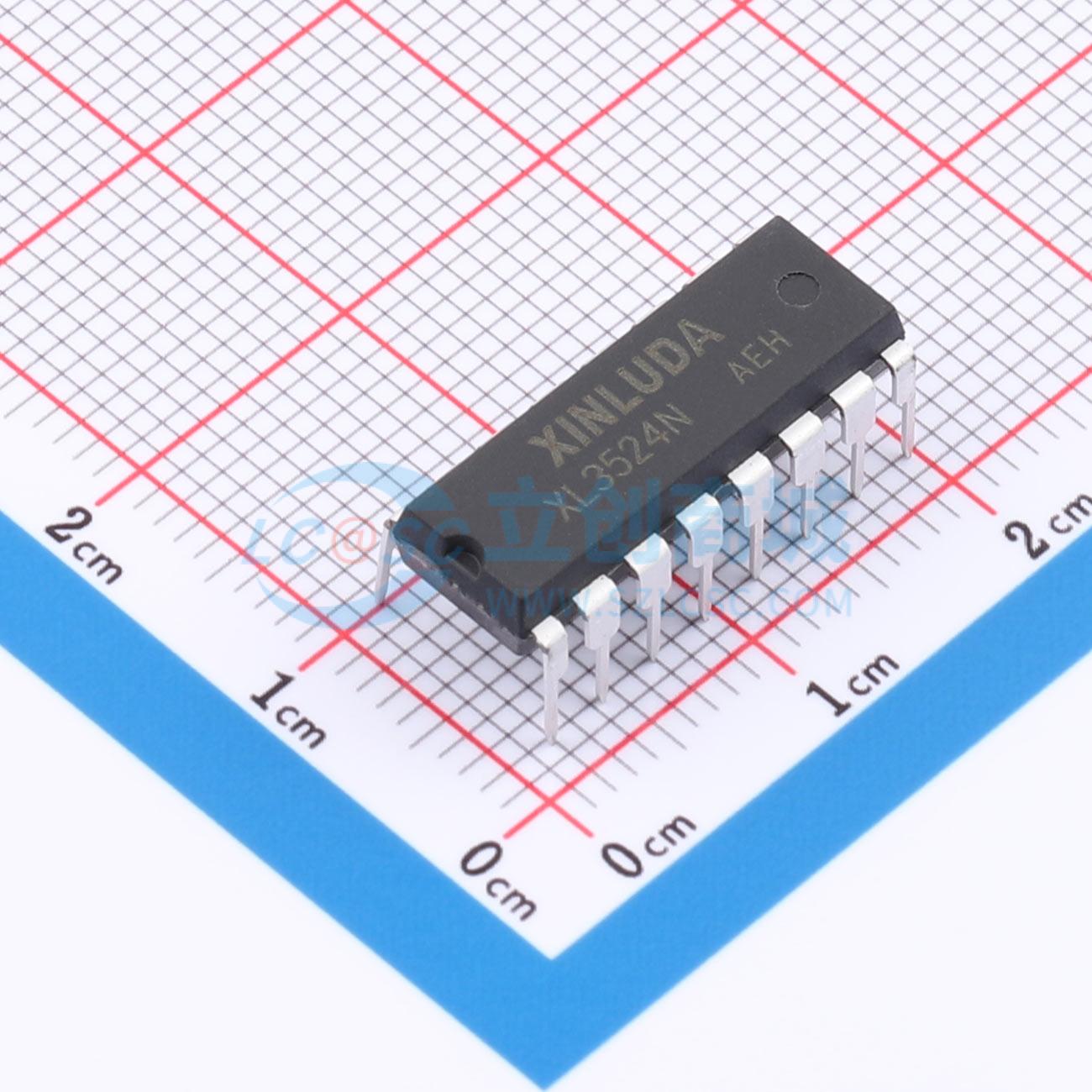

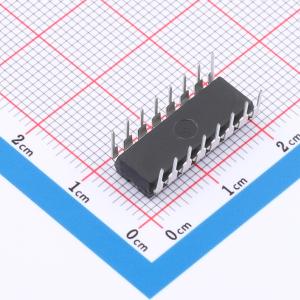

XLSG3524N
40V 8V~40V 50mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3524 是 40V、双路 0.05A 450KHz PWM 控制器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLSG3524N
- 商品编号
- C50202052
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.783克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~40V | |
| 开关频率 | 450kHz | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 2W | |
| 最大占空比 | 45% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 40V | |
| 拓扑结构 | 反激式；推挽式 | |
| 功能特性 | - | |
| 工作温度 | -25℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
该单片集成电路包含用于调节电源逆变器或开关稳压器的所有控制电路。采用16引脚双列直插封装，内部集成了电压基准、误差放大器、振荡器、脉宽调制器、脉冲导向触发器、双路交替输出开关、以及限流和关断电路。该器件可用于任意极性的开关稳压器、变压器耦合DC-DC转换器、无变压器倍压器、极性转换器以及其他电源应用。
商品特性
- 8V ~ 40V工作电压
- 5V基准电压
- 基准电压的线路和负载调整率为0.4%
- 振荡器频率范围100 Hz ~ 300 kHz
- 出色的外部同步能力
- 双路50 mA输出晶体管
- 限流电路
- 完整的PWM功率控制电路
- 单端或推挽输出
- 总电源电流小于10 mA
