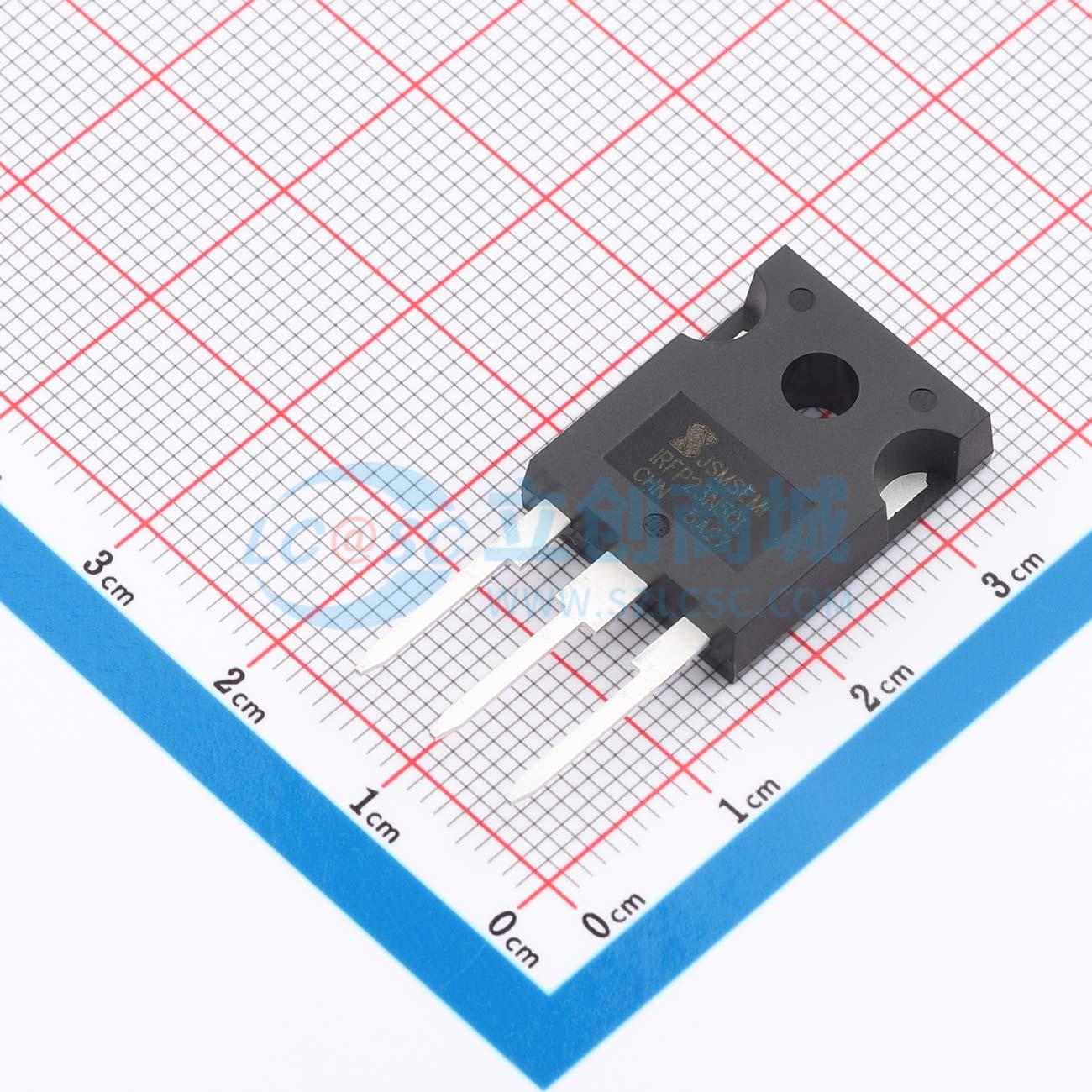

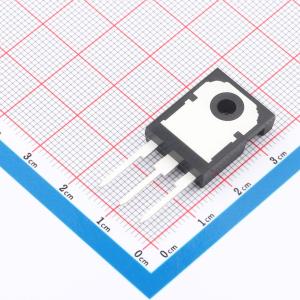

温馨提醒：图片仅供参考，商品以实物为准
IRFP23N50LPBF-JSM
500V 23A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MOS场效应
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- IRFP23N50LPBF-JSM
- 商品编号
- C50202092
- 商品封装
- TO-247S
- 包装方式
- 管装
- 商品毛重
- 6.004444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 23A | |
| 导通电阻(RDS(on)) | 230mΩ@10V | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 3.42nF | |
| 反向传输电容(Crss) | 25pF | |
| 输出电容(Coss) | 325pF |
商品特性
- 低固有电容。
- 出色的开关特性。
- 扩展的安全工作区。
- 无与伦比的栅极电荷:Qg = 50 nC(典型值)。
- VDSS = 500V,ID = 23A
- RDS(on):0.23Ω(最大值)@ VG = 10V
- 经过100%雪崩测试
