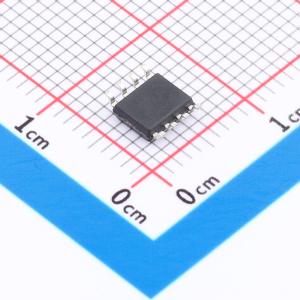

温馨提醒：图片仅供参考，商品以实物为准
MAX13488EESA+T-JSM
半双工RS-485/RS-422兼容自动方向控制收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RS-485/RS-422芯片，半双工 RS-485/RS-422
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MAX13488EESA+T-JSM
- 商品编号
- C50202097
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V；3.3V | |
| 数据速率 | 16Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | - | |
| 通讯模式 | 半双工 | |
| 功能特性 | 自动方向控制；热插拔保护；低功耗模式 |
商品概述
MAX13487/MAX13488 是采用 +3.3V/+5V 供电、具备 ±15kV ESD 保护、兼容 RS-485/RS-422 标准的半双工收发器，包含一个驱动器和一个接收器。该系列器件具备热插拔能力，可消除上电或带电插入时总线上的错误跳变。MAX13487/MAX13488 采用自动方向控制架构，使其非常适合需要将驱动器输入与驱动器使能信号结合使用以驱动差分总线的应用，例如隔离式 RS-485 端口。MAX13487 采用降低摆率的驱动器，可最大限度地减少 EMI 并降低因电缆端接不当引起的信号反射，从而实现高达 500kbps 的无差错传输。MAX13488 的驱动器摆率不受限制，允许高达 16Mbps 的传输速度。MAX13487/MAX13488 的接收器输入阻抗为 1/8 单位负载，允许总线上最多连接 256 个收发器。所有驱动器输出均通过人体模型提供 ±15kV 的 ESD 保护。该系列器件采用 8 引脚 SO 封装，工作温度范围为扩展的 -40°C 到 +85°C。
商品特性
- +3.3V/+5V 工作电压
- 自动方向控制可在传输时自动使能驱动器
- 适用于电信应用的热插拔功能
- 增强型摆率限制有助于实现无差错数据传输（MAX13487）
- 高速版本（MAX13488）支持高达 16Mbps 的传输速度
- RS-485 I/O 引脚具备 ±15kV 人体模型的增强型 ESD 保护
- 1/8 单位负载，允许总线上最多连接 256 个收发器
- 8 引脚 SO 封装
应用领域
- 隔离式 RS-485 接口
- 公用事业仪表
- 工业控制
- 工业电机驱动
- 自动化 HVAC 系统
