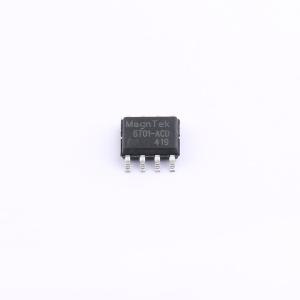

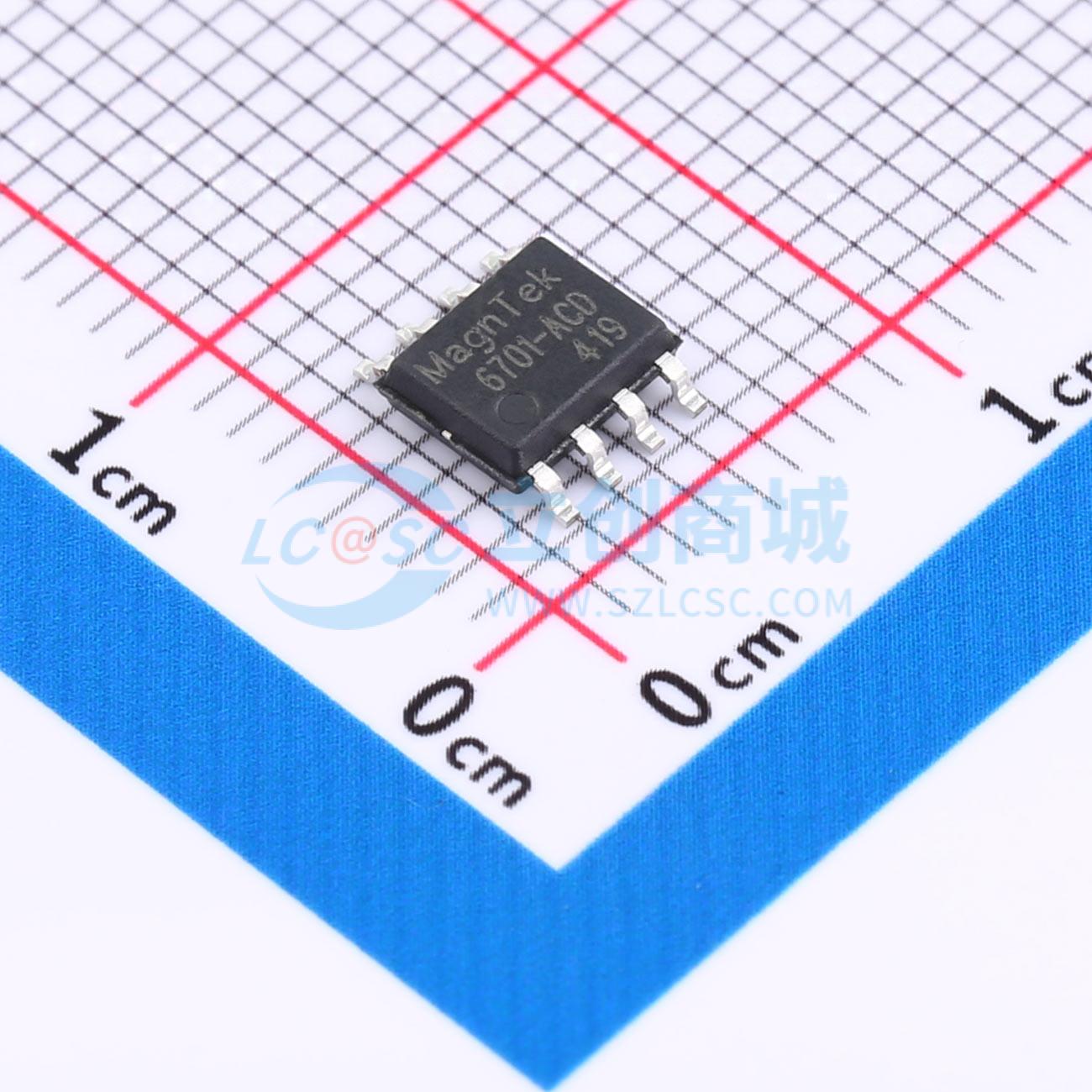

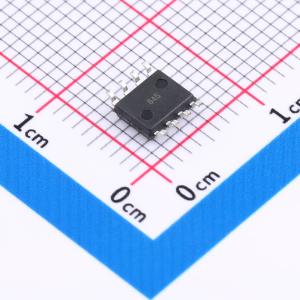

MT6701CT-ACD
基于差分霍尔的磁性角度传感器芯片，具备多输出接口和抗杂散磁场干扰能力，可实现非接触式按压检测
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MagnTek(麦歌恩)
- 商品型号
- MT6701CT-ACD
- 商品编号
- C50203010
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.1953克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 多轴磁场检测；故障诊断；可编程传输；零位编程 |
商品概述
MT6701是新一代基于差分水平霍尔磁感应原理的角度位置传感器芯片。芯片内部包含两对互成90°放置的差分霍尔惠斯通电桥，能感应芯片X - Y平面上旋转磁铁的Z轴磁场分量，随磁场角α变化输出两路正弦电压信号，经后续专用电路放大、补偿和计算后得到角度值α。该芯片提供替代传统光电编码器的增量ABZ输出接口，增量输出最大分辨率为1024脉冲/圈或4096步/圈，还提供替代开关霍尔换相的增量UVW信号，1~16对极可编程。它提供标准的I²C或SSI接口，供上位机或MCU读取芯片内部的14位绝对角度数值，单线输出的PWM或模拟信号可提供分辨率为12位的绝对角度数据。PUSH引脚可指示磁铁和芯片间距的快速变化，用于实现非接触式按压旋钮应用，也可通过读取芯片内部磁场强度值判断磁铁在Z轴方向上的距离变化，进而检测按压动作。芯片内部集成了EEPROM，烧写时VDD电压需>4.5V，支持参数反复多次擦写。
商品特性
- 基于霍尔技术，0~360°绝对角度位置检测
- 3.3V~5.0V工作电压，内置EEPROM（烧写时需要保证VDD>4.5V）
- 独立输出接口：I²C、SSI、ABZ、UVW、模拟电压、PWM以及Z轴按压检测
- 支持最高转速55,000转/分钟
- 角度输出的系统延时 < 5μs
- 增量ABZ输出支持1~1024脉冲/圈，任意整数分辨率客户可编程
- 增量UVW输出支持1~16对极，任意整数对极客户可编程
- 优异的抗杂散磁场干扰能力
- 符合RoHS 2011/65/EU
- SOP - 8和QFN3x3 - 16L封装
应用领域
- 绝对角度位置传感器
- 闭环步进、BLDC控制
- 机器人关节控制
- 非接触旋钮、按钮
- 非接触电位计
