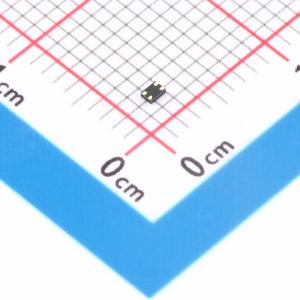

温馨提醒：图片仅供参考，商品以实物为准

TMAG5134B5DZFCR

高灵敏度平面霍尔效应开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TMAG5134B5DZFCR
商品编号: C50202151
商品封装: NFBGA-4
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TMAG5134是一款高灵敏度、低功耗的平面霍尔效应数字开关，可替代TMR、AMR和干簧开关。TMAG5134集成磁集中器，相比传统霍尔效应器件可实现更高的灵敏度和更低的功耗。TMAG5134产品系列提供多种封装可选，分别为带单全极输出的SOT-23封装，以及带两个独立单极输出的X1LGA封装。该器件支持多种高灵敏度阈值与多种采样率的组合，可针对磁铁选型、灵敏度和功耗要求实现灵活的系统设计。为了降低功耗，TMAG5134内部采用占空比循环工作模式。器件具备推挽（CMOS）输出，无需外部上拉电阻，采用行业标准SOT-23和X1LGA封装，同时也提供开漏配置选项。

商品特性

供电范围1.65V 至 5.5V
工作温度范围 -40℃ 至 125℃
具有平面内敏感轴
集成磁集中器
提供多种磁极检测选项:全极、双单极
提供多种输出类型:推挽、开漏
同时提供低电平有效和高电平有效选项
提供多种磁工作点(BOP):1mT、1.3mT、1.5mT、2mT
平均电流消耗低
支持多种采样率，对应平均电流分别为:1.25Hz下0.5μA、5Hz下0.6μA、10Hz下0.9μA、20Hz下1.4μA
采用行业标准封装与引脚输出，提供SOT-23 (DBV)、X1LGA (ZFC)封装

应用领域

门窗传感器
家用电器
水表
燃气表
电子锁
医疗设备
平板电脑
笔记本电脑
物联网（IoT）

	属性	参数值
	商品目录	霍尔开关
	类型	单极型；全极型
	工作电压	1.65V~5.5V
	工作点(Gs)	1.3mT
	释放点(Gs)	9Gs

	属性	参数值
	输出电流	5mA
	工作电流	1.4uA
	输出类型	推挽
	采样频率	20Hz
	工作温度	-40℃~+125℃
