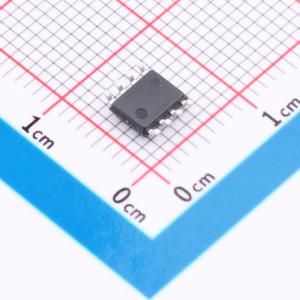

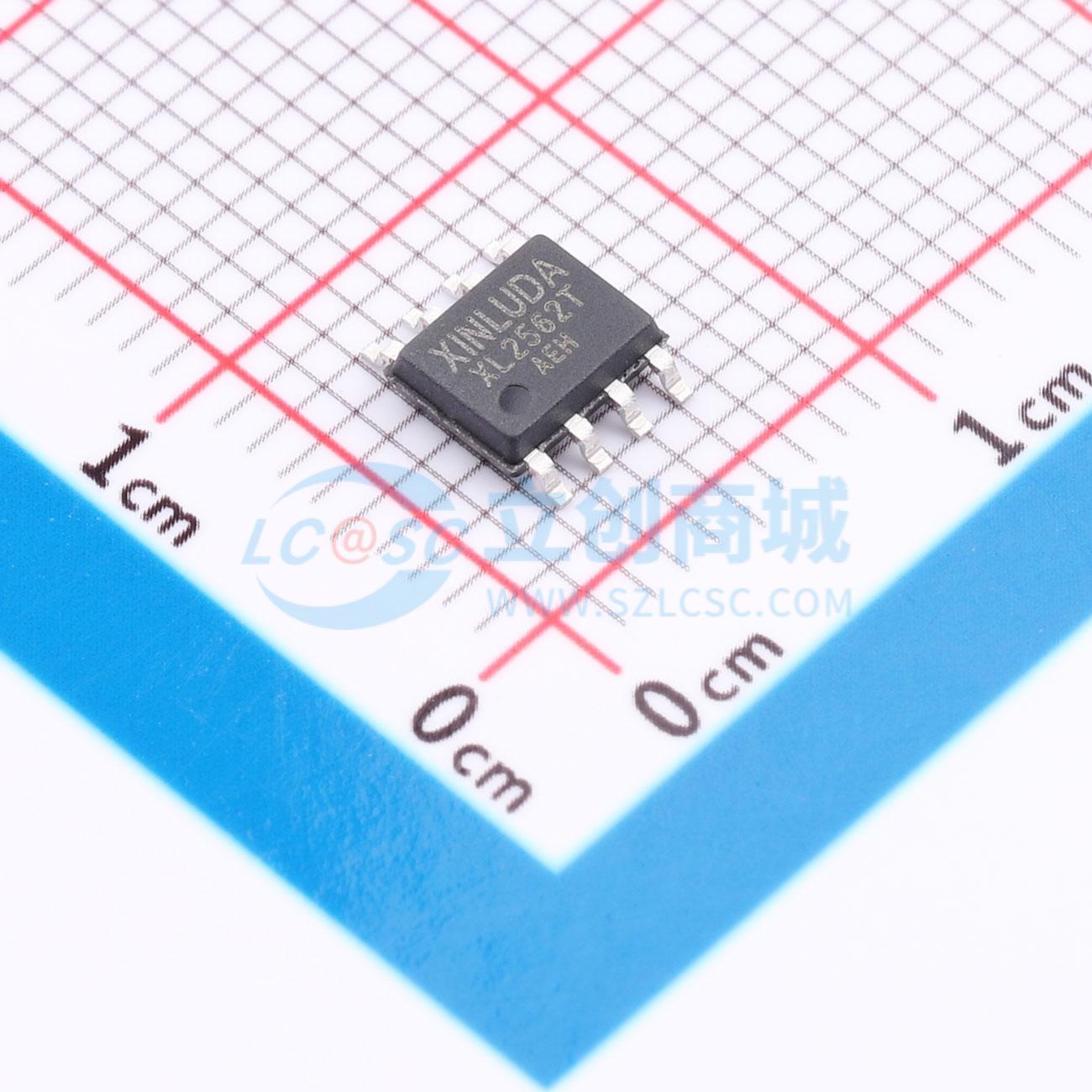

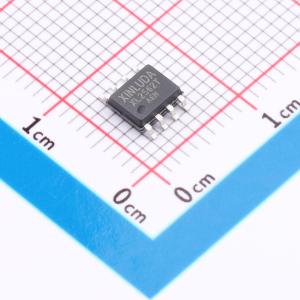

XL2562T-E/SN
高速CAN收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持高达5 Mb/s的数据速率。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL2562T-E/SN
- 商品编号
- C50202055
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.291867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 5uA | |
| 功能特性 | 短路保护；唤醒功能；热关断保护；欠压保护；ESD保护；TXD占优超时；低功耗模式；使能 |
商品概述
XL2562是一款第二代高速CAN收发器，作为CAN协议控制器与物理双线CAN总线之间的接口。该器件满足汽车应用对高速（高达1 Mb/s）、低静态电流、电磁兼容性和静电放电的要求。
商品特性
- 支持1 Mb/s操作
- 符合ISO-11898-2和ISO-11898-5标准物理层要求
- 极低待机电流（典型值5 pA）
- Vio电源引脚，可直接与具有2.1V至5.5V I/O的CAN控制器和微控制器接口
- SPLIT输出引脚，用于在偏置分离终端方案中稳定共模电压
- 器件未上电时，CAN总线引脚断开连接
- 未上电节点或欠压事件不会加载CAN总线
- 接地故障检测
- TxD上永久显性状态检测
- 总线上永久显性状态检测
- VDD引脚上的上电复位和电压欠压保护
- 防止因短路条件（正或负电池电压）造成的损坏
- 防止汽车环境中的高压瞬态
- 自动热关断保护
- 适用于12V和24V系统
- 得益于差分总线实现，具有高抗噪性
- CANH和CANL引脚提供高静电放电保护，符合IEC61000-4-2标准，高达±14 kV
- 提供DIP-8、SOP-8和3×3 DFN-8封装
- 温度范围：-40℃ 到 +125℃
