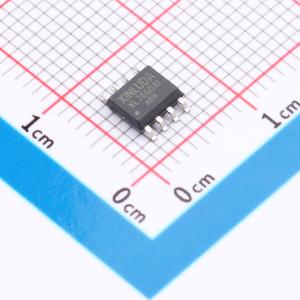

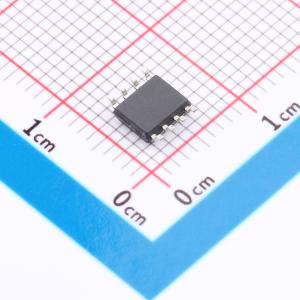

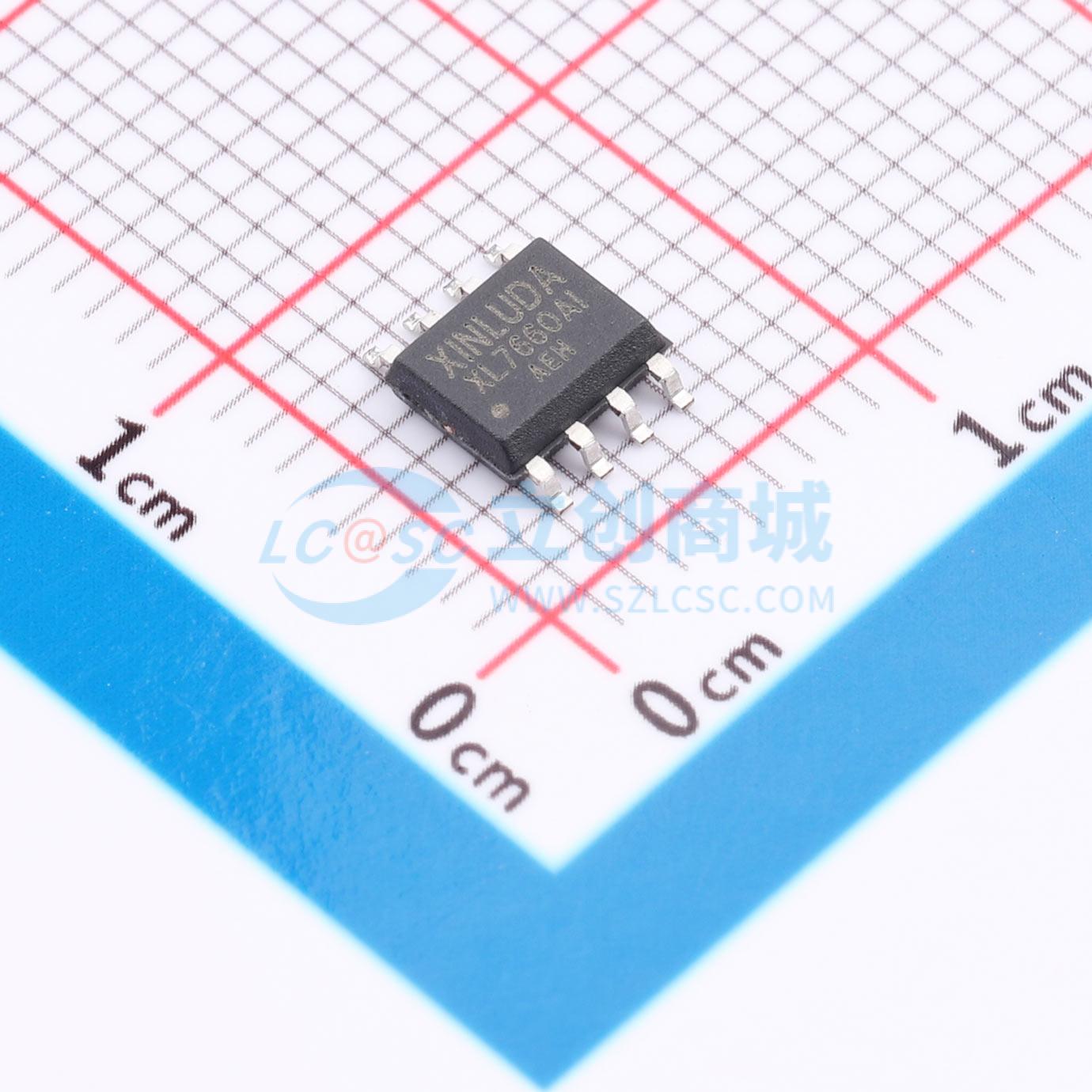

XL7660AI
超电压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电荷泵 同步整流：否 输出通道数：1输出电流(最大值)：45mA 开关频率：35kHz 芯片 电压转换器 50/管 初级输入电压: 11.5V 输出数: 1 输出电压: 22.8V 输出电流: 20mA
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL7660AI
- 商品编号
- C50202053
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.25501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压 | 1.5V~11.5V | |
| 输出电阻 | 60Ω | |
| 能量效率 | 97% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 10kHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自适应开关频率；级联支持；倍压/反相拓扑切换 |
商品概述
XL7660AI 超级电压转换器是单片 CMOS 电压转换集成电路，与其他同类器件相比，能保证显著的性能优势。它们可直接替代行业标准的 XL7660AI，提供高达 11.5V 的扩展工作电源电压范围，且电源电流更低。集成了一个频率提升引脚，使用户即使使用较小的电容器也能实现更低的输出阻抗。所有改进之处均在“电气规格”部分突出说明。XL7660AI 可在 1.5V 至 11.5V 的输入范围内执行从正电压到负电压的电源电压转换，产生 -1.5V 至 -11.5V 的互补输出电压。仅需两个非关键的外部电容器，即可实现电荷泵和电荷存储功能。XL7660AI 可连接用作电压倍增器，在 11.5V 输入下可产生高达 22.8V 的电压。它们也可用作电压乘法器或电压分压器。每颗芯片包含一个串联直流电源稳压器、RC 振荡器、电压电平转换器和四个输出功率 MOS 开关。该振荡器在空载且电源输入电压为 5.0V 时，标称振荡频率为 10kHz。可通过在“OSC”端子外接电容器来降低此频率，或通过外部时钟进行过驱动。“LV”端子可接地以旁路内部串联稳压器，改善低电压操作。在中高电压（3.5V 至 11.5V）下，LV 引脚应悬空以防止器件闩锁。在某些应用中，需要在 VOUT 至 CAP- 之间外接一个肖特基二极管，以保证免闩锁操作。
商品特性
- 保证在所有温度范围内具有更低的最大电源电流
- 宽工作电压范围：1.5V 至 11.5V
- 100% 在 3V 下测试
- 提升引脚（引脚 1）用于更高的开关频率
- 保证最低 91% 的功率效率
- 改进的最低开路电压转换效率达 99%
- 改进的 SCR 闩锁保护
- 轻松将 +5V 逻辑电源转换为 ±5V 电源
- 简单的电压倍增 VOUT = (-)nVIN
- 易于使用；仅需两个外部非关键无源元件
- 提供无铅版本（符合 RoHS 标准）
应用领域
- 将 +5V 电源简单转换为 ±5V 电源
- 电压倍增
- 数据采集系统和仪器的负电源
- RS232 电源
- 电源分割器
