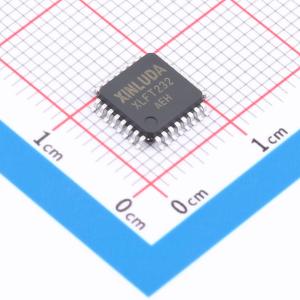

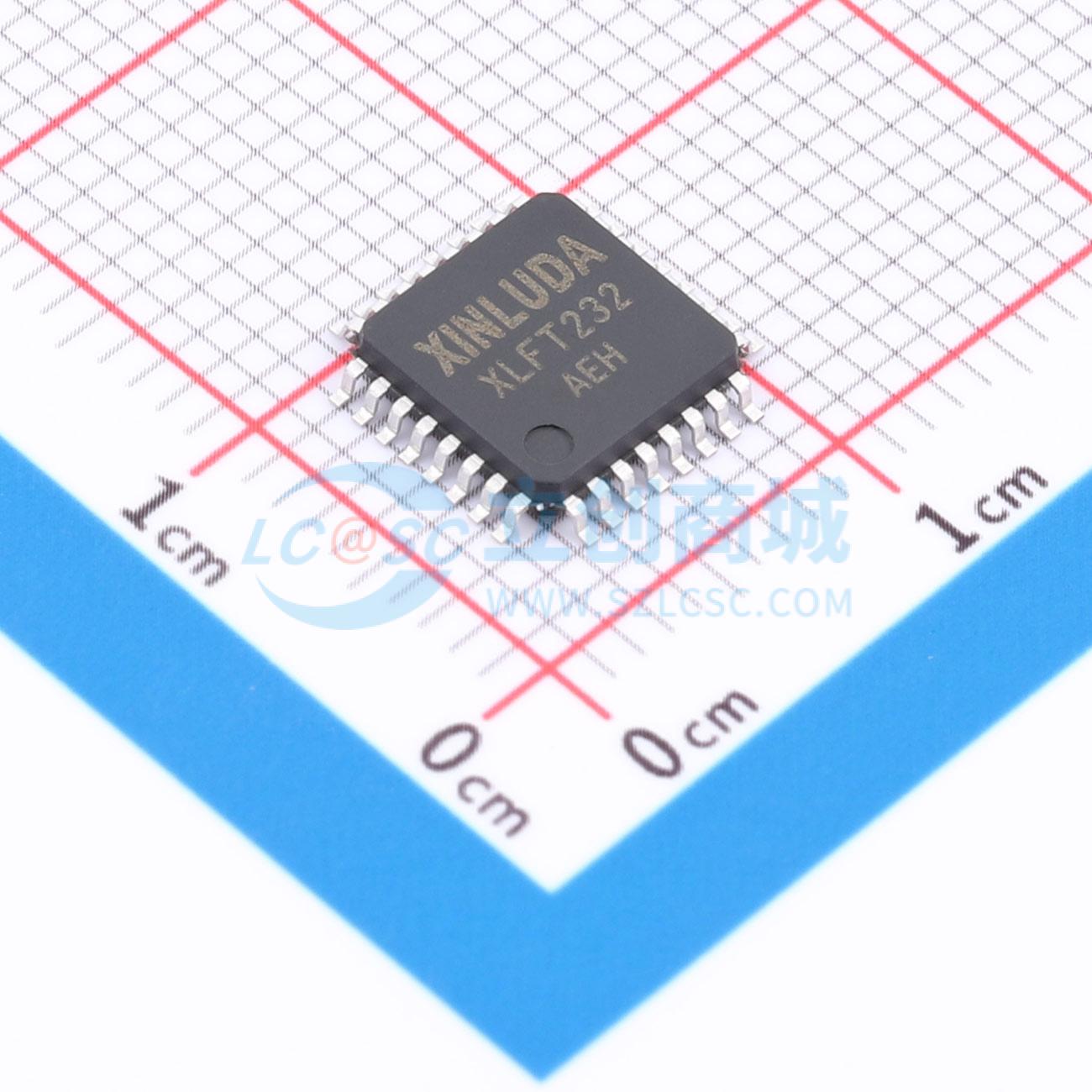

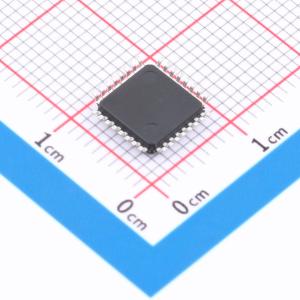

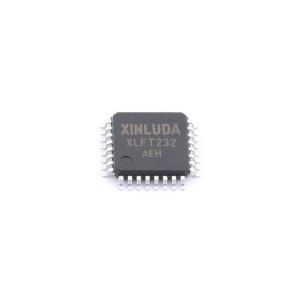

XLFT232BLQ
USB UART（USB - 串行）I.C.
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB到异步串行UART接口，支持多种数据传输速率和接口。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLFT232BLQ
- 商品编号
- C50202054
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.819克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转RS485；USB转RS422；USB转RS232 | |
| USB协议版本 | USB 1.1；USB 2.0 | |
| 通道数 | - | |
| 工作电压 | 4.35V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 25mA | |
| 静态电流 | 200uA | |
| 功能特性 | FIFO缓冲；可编程波特率；内置时钟发生器；硬件流控支持；上电复位；关断模式 |
商品概述
XLFT232BLQ 是一款通用的 USB 转 UART 集成电路。
商品特性
- 单芯片实现 USB 至异步串行数据转换
- 提供完整的握手和调制解调器接口信号
- UART接口支持7/8位数据，1/2位停止位以及奇/偶/标志/空格/无奇偶校验
- 数据速率：300 ~ 3M 波特率 (TTL)
- 数据速率：300 ~ 1M 波特率 (RS232)
- 数据速率：300 ~ 3M 波特率 (RS422 / RS485)
- 384字节接收缓冲区与128字节发送缓冲区，支持高数据吞吐量
- 可调节的RX接收缓冲区超时
- 支持完整的辅助硬件或X-On/X-Off握手
- 内置支持事件字符和换行符条件
- RS485自动发送缓冲区控制
- 支持USB暂停/恢复、SLEEP#和RI#引脚
- 通过PWREN#引脚支持高功率USB总线供电设备
- UART集成电平转换器，用于连接5V和3.3V逻辑信号
- 用于USB I/O的集成式3.3V稳压器
- 集成上电复位电路
- 集成6MHz至48MHz时钟倍频锁相环
- 支持USB批量或同步数据传输模式
- 4.35V至5.25V单电源供电
- 兼容UHCI/OHCI/EHCI主机控制器
- 兼容USB 1.1和USB 2.0
- USB VID、PID、序列号和产品字符串可存储于外部EEPROM
- EEPROM可通过USB编程
- 紧凑型无铅、符合RoHS标准的32引脚LDLQFP封装
应用领域
- USB转RS232转换器
- USB转RS422 / RS485转换器
- 将传统RS232外设升级至USB接口
- 手机与无绳电话的USB数据传输
