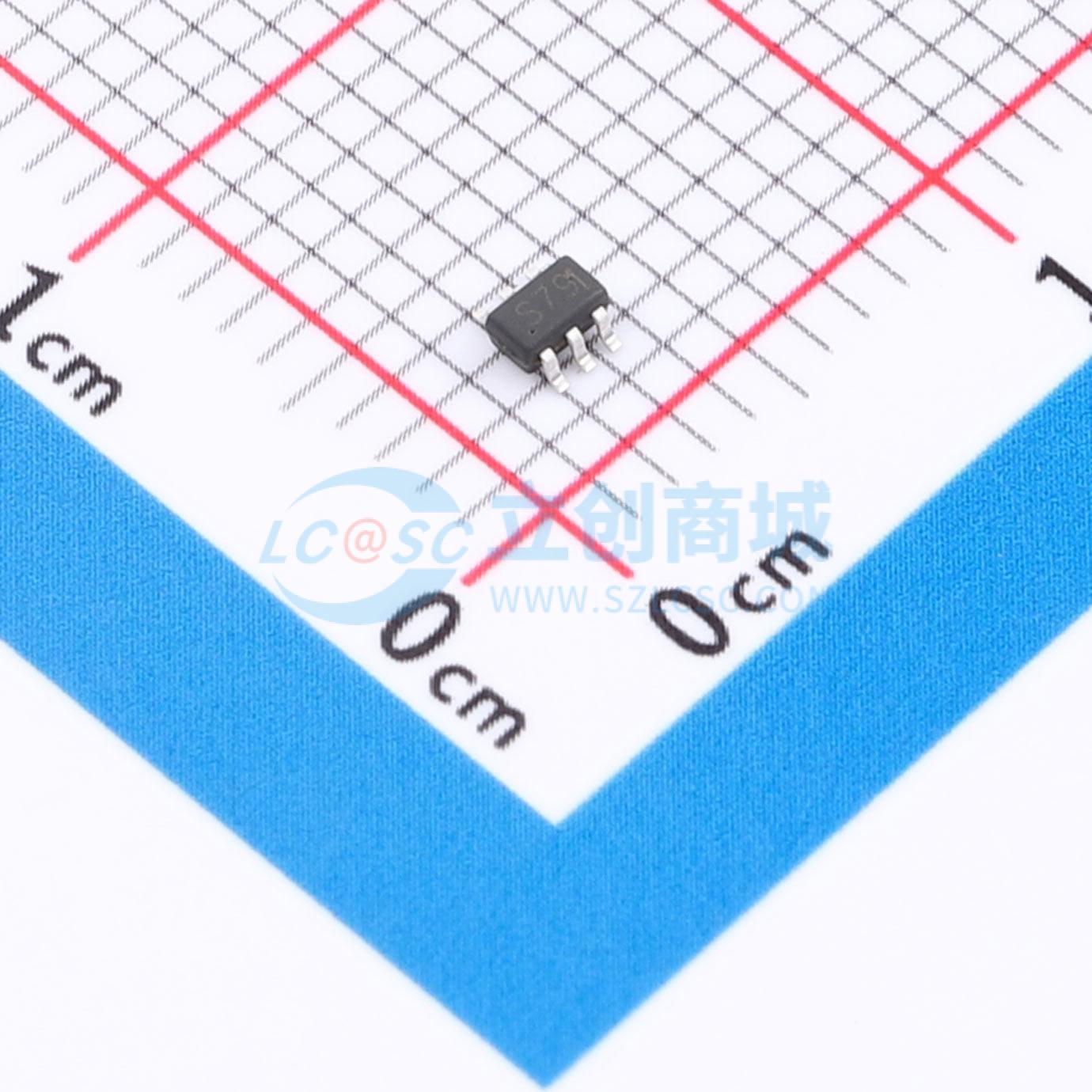

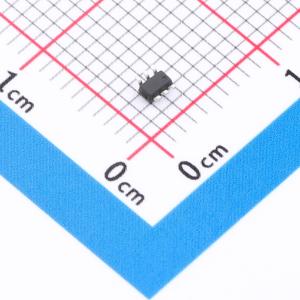

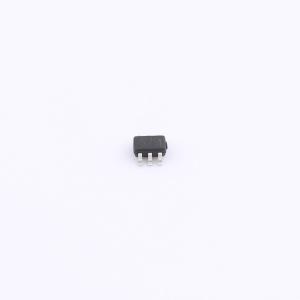

XA2188-AS79

SPDT RF开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XA2188-AS79是单刀双掷射频开关。内部电路结构简单，推荐的工作频率范围为20MHz至4GHz，具有低插入损耗和超低直流功耗。提供6引脚超小型SOT-363封装，适用于高密度表面贴装应用。
品牌名称: XINLUDA(信路达)
商品型号: XA2188-AS79
商品编号: C50202048
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.061667克(g)

商品参数

xA2188-AS79是一款高性能的L、S频段单刀双掷开关，适用于手机及其他L、S频段应用。该器件采用2.5V至3.3V的双控制电压工作，工作频率范围为0.05至3.0 GHz，具有低插入损耗和高隔离度。该器件采用6引脚SOT363封装，适合高密度表面贴装。

开关控制电压：Vcont(H) = 2.5V 至 3.7 V (典型值 3.3 V)，Vcont(L) = -0.2V 至 +0.2V (典型值 0 V)
低插入损耗：Lins1 = 0.30 dB 典型值 @ f = 0.05 至 1.0 GHz，Vcont(H) = 3.0V，Vcont(L) = 0V；Lins2 = 0.41 dB 典型值 @ f = 1.0 至 2.0 GHz，Vcont(H) = 3.0V，Vcont(L) = 0V；Lins3 = 0.93 dB 典型值 @ f = 2.0 至 2.5 GHz，Vcont(H) = 3.0V，Vcont(L) = 0V；Lins4 = 1.17 dB 典型值 @ f = 2.5 至 3.0 GHz，Vcont(H) = 3.0V，Vcont(L) = 0V
高隔离度：ISL1 = 22 dB 典型值 @ f = 0.05 至 2.0 GHz，Vcont(H) = 3.0V，Vcont(L) = 0V；GL2 = 15 dB 典型值 @ f = 2.0 至 3.0 GHz，Vcont(H) = 3.0V，Vcont(L) = 0V
功率处理能力：Pin(0.1 dB) = +27.0 dBm 典型值 @ f = 0.5 至 3.0 GHz，Vcont(H) = 3.0V，Vcont(L) = 0V；Pin(1 dB) = +29.0 dBm 典型值 @ f = 0.5 至 3.0 GHz，Vcont(H) = 3.0V，Vcont(L) = 0V
高密度表面贴装：6引脚超小型模压封装 (SOT363，2.0×1.25×0.9 mm)
