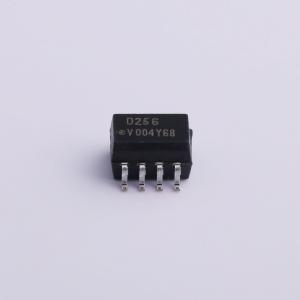

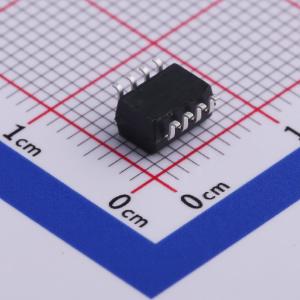

ILD256T
AC,DC输入 隔离电压(rms):4000V 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ILD256T 是一款双通道光耦合器。每个通道由两个与硅 NPN 光电晶体管探测器耦合的红外发射器组成。这些电路元件采用标准 SOIC-8A 封装
- 品牌名称
- VISHAY(威世)
- 商品型号
- ILD256T
- 商品编号
- C511011
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 4kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@16mA,10mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 300mW | |
| 正向电流(If) | 30mA |
商品概述
ILD256T是一款双通道光耦合器。每个通道由两个红外发射器和一个硅NPN光电晶体管探测器耦合组成。 这些电路元件采用标准SOIC - 8A封装。 鉴于其双向LED输入以及在lF = 10 mA时保证20%的电流传输比（CTR），该产品非常适合电信应用，如振铃检测或摘机/挂机状态检测。
商品特性
- 每个通道：保证CTR对称性，最大为2:1
- 无铅双向交流输入
- e3 SOIC - 8表面贴装封装
- 隔离测试电压4000 VRMS
- 符合RoHS标准
- 标准引脚间距0.05
- 仅提供卷带包装选项（符合EIA标准481 - 2）
- 无铅（Pb）元件
- 符合RoHS 2002/95/EC和WEEE 2002/96/EC标准的元件
应用领域
- 电信应用
- 振铃检测
- 摘机/挂机状态检测
