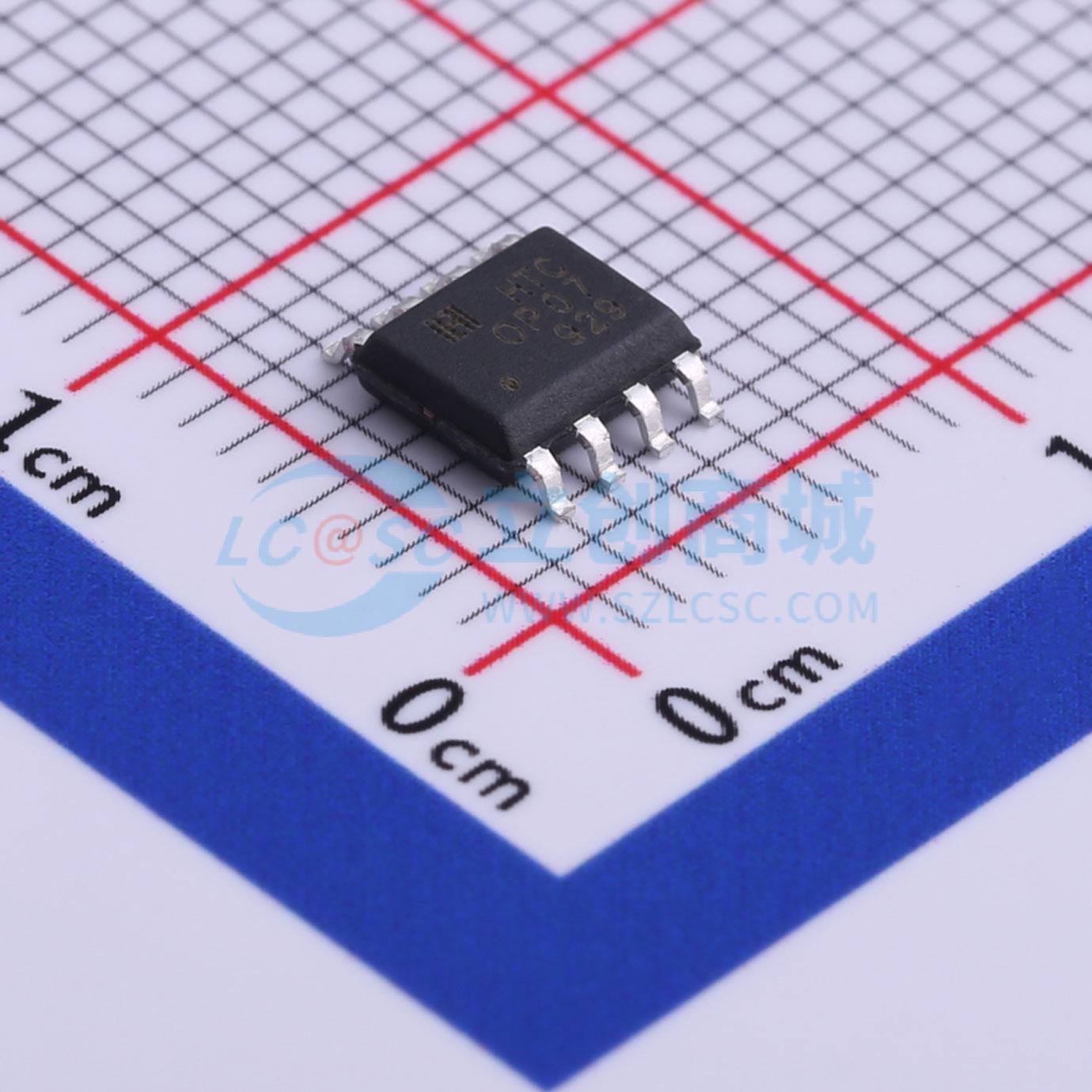

温馨提醒：图片仅供参考，商品以实物为准
OP07D
OP07D
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OP07是一款超低失调、高长期稳定性的运算放大器。通过采用低噪声双极型输入晶体管放大电路，实现了低失调和高长期稳定性。对于大多数应用而言，无需外部元件进行失调调零和频率补偿。真正的差分输入具有宽输入电压范围和出色的共模抑制比，能在高噪声环境和同相应用中提供最大的灵活性和性能。在整个温度范围内，该放大器均能保持低偏置电流和极高的输入阻抗。 即使在高增益情况下，OP07仍具备高精度和高稳定性，且无需外部调零，这使其成为仪器仪表应用领域的行业标准。
- 品牌名称
- HTC
- 商品型号
- OP07D
- 商品编号
- C510565
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 600kHz | |
| 输入偏置电流(Ib) | 1.2nA | |
| 输入失调电压(Vos) | 60uV | |
| 共模抑制比(CMRR) | 123dB | |
| 压摆率(SR) | 0.3V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee ~ Vcc) | 3V~18V；-18V~-3V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 10nV/√Hz@100Hz | |
| 输入失调电流(Ios) | 500pA | |
| 输入失调电流温漂(Ios TC) | 8pA/℃ |
商品概述
OP07是一款超低失调、高长期稳定性的运算放大器。通过采用低噪声双极型输入晶体管放大电路，实现了低失调和高长期稳定性。对于大多数应用而言，无需外部元件进行失调调零和频率补偿。真正的差分输入具有宽输入电压范围和出色的共模抑制比，能在高噪声环境和同相应用中提供最大的灵活性和性能。在整个温度范围内，该放大器均能保持低偏置电流和极高的输入阻抗。 即使在高增益情况下，OP07仍具备高精度和高稳定性，且无需外部调零，这使其成为仪器仪表应用领域的行业标准。
商品特性
- 低噪声
- 低失调电压（VOS）：最大75μV
- 低失调电压漂移：最大1.3μV/°C
- 无需外部元件
- 宽输入电压范围：±14V（典型值）
- 宽电源电压范围：±3V至±18V
应用领域
- 无线基站控制电路
- 光网络控制电路
- 仪器仪表
- 传感器与控制
- 精密滤波器
