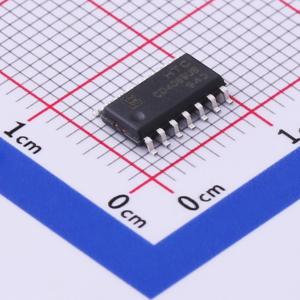

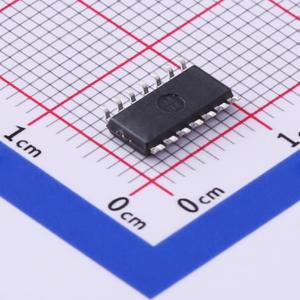

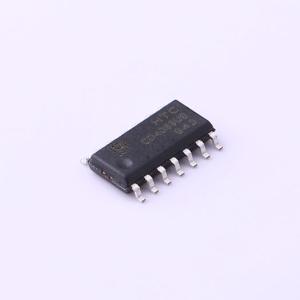

CD4069UBD
CMOS六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4069UB类型由六个反相器电路组成。这些器件适用于所有通用反相器应用，其中不需要中功率TTL驱动和逻辑电平转换能力。每个反相器都是单级的。
- 品牌名称
- HTC
- 商品型号
- CD4069UBD
- 商品编号
- C510569
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 100nA | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | 4.2mA | |
| 拉电流(IOH) | 4.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V；12.5V；8V | |
| 输入低电平(VIL) | 2V；1V；2.5V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 低电平范围(VOL) | 50mV；50mV；50mV | |
| 传播延迟(tpd) | 50ns@15V,50pF | |
| 系列 | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - |
商品概述
CD4069UB类型由六个反相器电路组成。这些器件适用于所有通用反相器应用，其中不需要中功率TTL驱动和逻辑电平转换能力。每个反相器都是单级的。
商品特性
- 宽工作电压范围：3.0V至18.0V
- 在全封装温度范围内，18V时最大输入电流为1μA；在18V和25℃时为100nA
- 标准化的对称输出特性
应用领域
- 逻辑转换
- 脉冲整形
- 振荡器
- 高输入阻抗放大器
