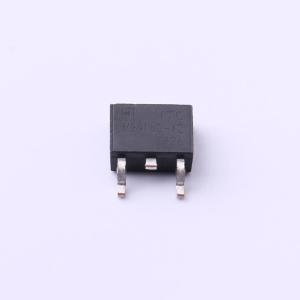

温馨提醒：图片仅供参考，商品以实物为准

LM29150RS-12

1.5A超低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高电流、高精度、低压差电压调节器。采用带有PNP传输元件的工艺，这些调节器具有350mV（满载）的压差电压和非常低的接地电流。这些器件还可应用于低电流、低压差关键系统，其中它们极小的压差电压和接地电流值是重要的特性。完全受保护，可防止过流故障、输入极性反转、引脚插入反转、过热运行以及正负瞬态电压尖峰。具有逻辑电平使能控制和一个错误标志，当输出超出调节范围时发出信号。在某些型号上，如果不需要进行开/关控制，使能引脚可以连接到Vin。
品牌名称: HTC
商品型号: LM29150RS-12
商品编号: C510575

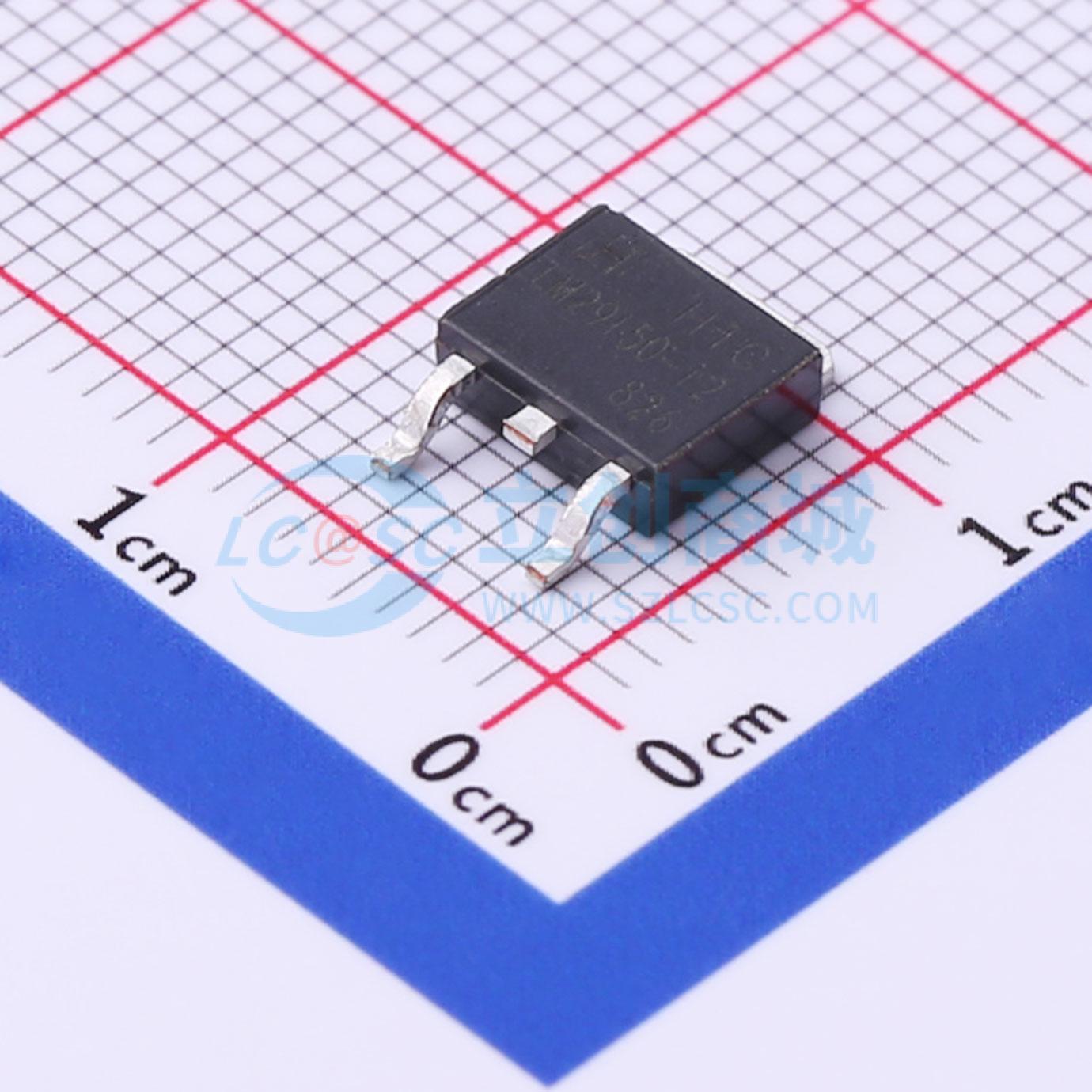

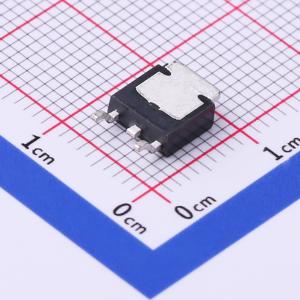

商品封装: TO-252-3
包装方式: 编带
商品毛重: 0.347克(g)

商品参数

商品概述

X.X = 输出电压 = 1.5、1.8、2.5、3.0、3.3、5.0、12 LM29150、LM29151和LM29152是高电流、高精度、低压差稳压器。这些稳压器采用PNP传输元件工艺，具有350mV（满载）的压差和极低的地电流。这些器件也适用于低电流、对压差要求严格的系统，在这些系统中，其极小的压差和地电流值是重要特性。 LM29150、LM29151和LM29152具备全面保护功能，可防止过流故障、输入极性反转、引脚插入反向、过热运行以及正负瞬态电压尖峰。LM29151具有逻辑电平使能控制和一个误差标志，当输出超出稳压范围时会发出信号。对于LM29151和LM29152，如果不需要进行开/关控制，使能引脚可以连接到Vin。

商品特性

高电流能力1.5A
低压差350mV
低地电流
精确，保证初始公差为1%
极快的瞬态响应
反接电池和“负载突降”保护
零电流关断模式（5引脚版本）
误差标志指示输出超出稳压范围（5引脚版本）
针对较小负载也有领先行业的性能规格
固定电压和可调版本
湿度敏感度等级3

应用领域

电池供电设备
高效“绿色”计算机系统
汽车电子
高效线性电源
开关电源的高效后置稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	12V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	-
	压差	600mV@(1.5A)

	属性	参数值
	静态电流(Iq)	8mA
	噪声	400uVrms
	特性	过热保护；过流保护；反接保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
