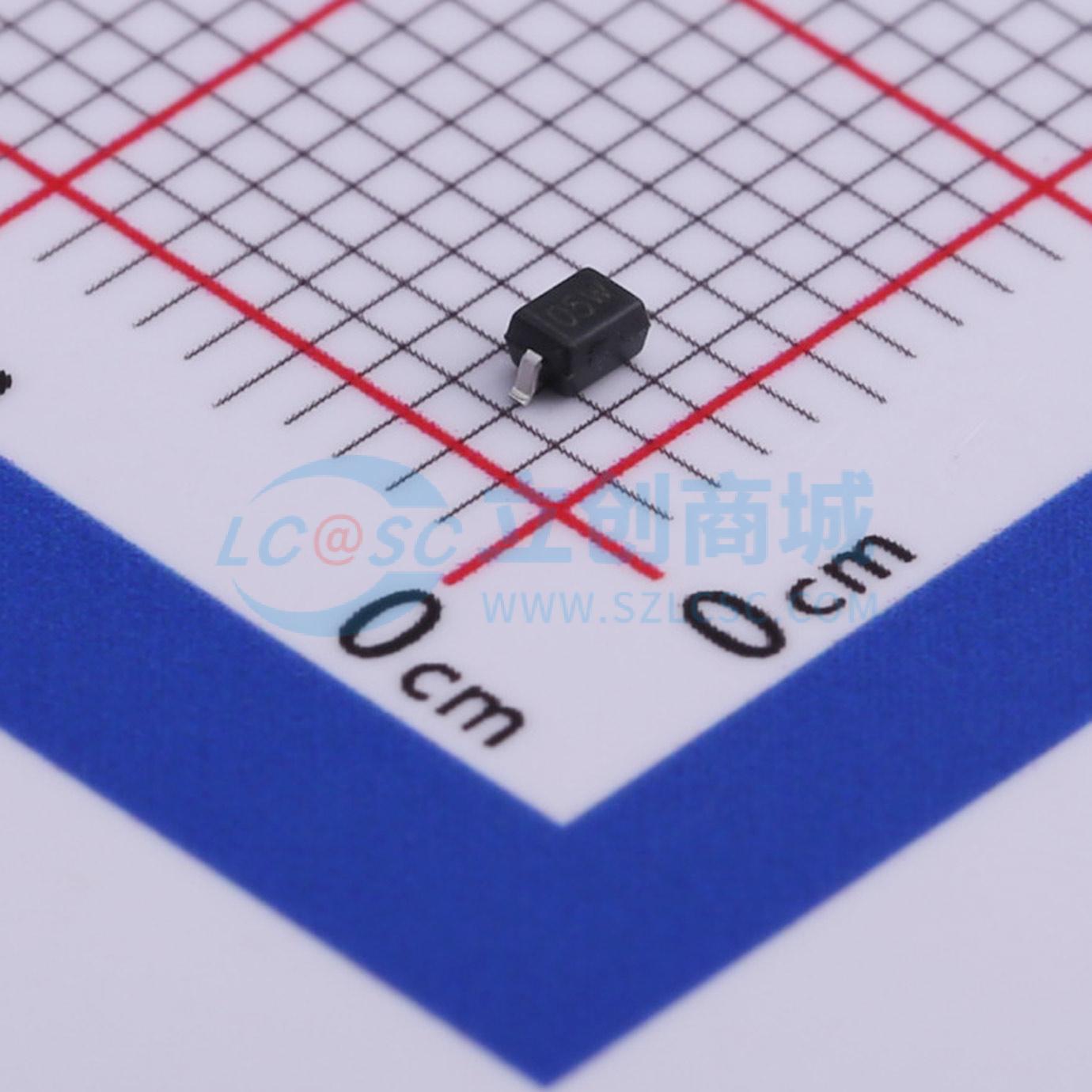

温馨提醒：图片仅供参考，商品以实物为准
SLMESD5V0D3
TVS 5V截止 峰值浪涌电流：70A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLMESD5V0D3系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
- 品牌名称
- 无锡松朗微
- 商品型号
- SLMESD5V0D3
- 商品编号
- C510628
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 23V | |
| 峰值脉冲电流(Ipp) | 70A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.2kW@8/20us | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 700pF |
商品概述
SLMESD5V0D3系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
商品特性
- 截止电压：5V - 7.0V
- 在8x20μs脉冲下，峰值功率高达1200W
- 低泄漏
- 典型响应时间<1ns
- 按照人体模型（HBM），静电放电等级为3级（>16kV）
- 符合IEC61000 - 4 - 2标准的4级ESD保护
- 符合IEC61000 - 4 - 4标准的4级电快速瞬变脉冲群（EFT）保护
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
