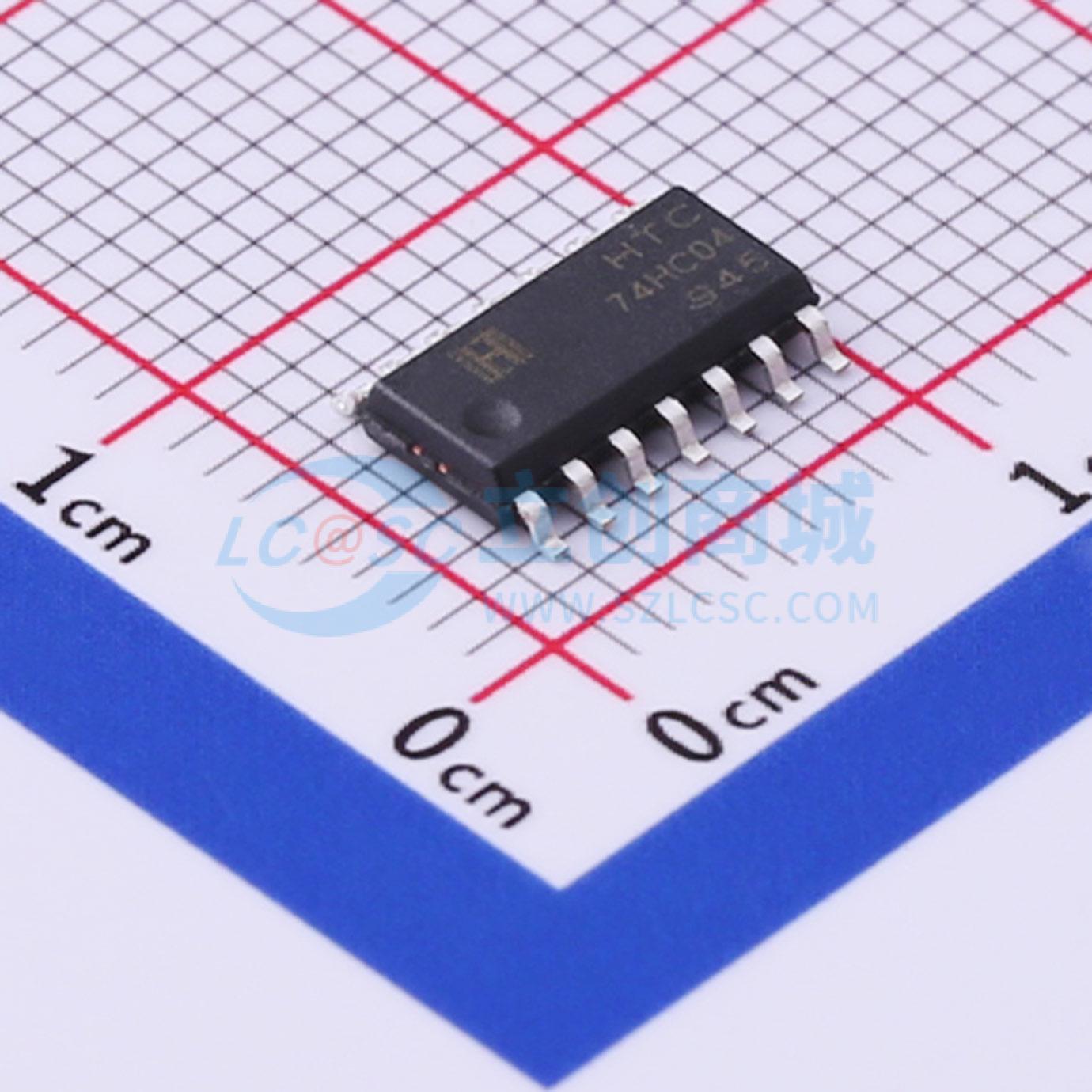

温馨提醒：图片仅供参考，商品以实物为准
74HC04D
停产 六反相器，低功耗，输出驱动能力强
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- 74HC04D
- 商品编号
- C510568
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.15V；1.5V；4.2V | |
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 1.9V；3.98V；5.48V | |
| 低电平范围(VOL) | 100mV；260mV；260mV；100mV；100mV | |
| 传播延迟(tpd) | 7ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
74HC04 类型由六个反相器电路组成。它们在正逻辑下执行布尔函数 Y = Ā。每个反相器都是单级的。
商品特性
- 宽工作电压范围：2.0V至6.0V
- 输出可驱动多达10个LSTTL负载
- 低功耗，ICC最大20μA
- 典型tpd：8ns
- 在5.0V时输出驱动±4mA
- 低输入电流，最大1μA
应用领域
- 相机
- 电表
- Ethernet交换机
- 信息娱乐系统
