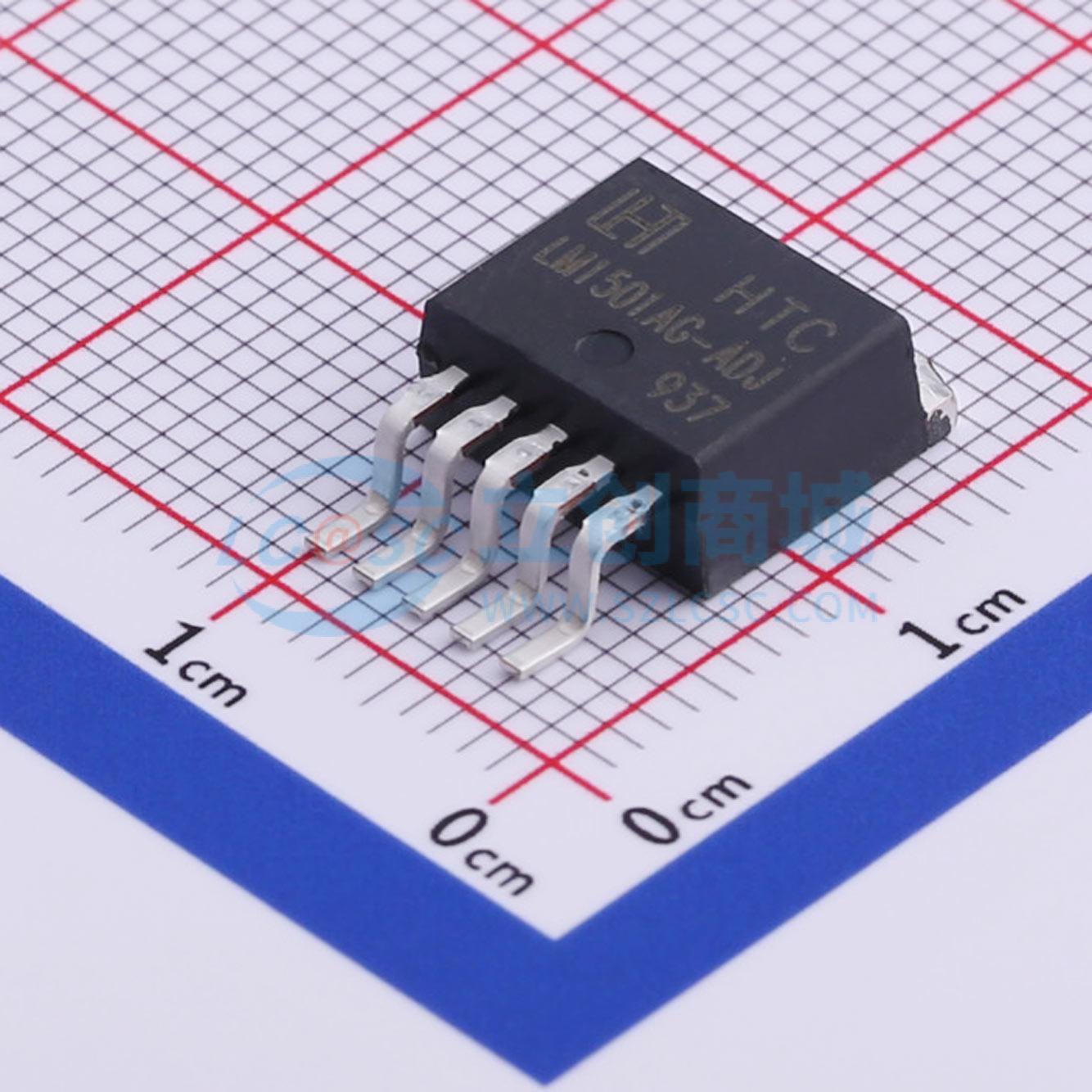

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 5A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM1501AG系列稳压器是单片集成电路，为降压开关稳压器提供所有有源功能，能够驱动5A负载，具备出色的线性和负载调节能力。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置了频率补偿和固定频率振荡器。LM1501AG系列的开关频率为150kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。
其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率保证±15%的容差。具备外部关断功能，典型待机电流为80μA。自保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现全面保护的过温关断功能。
商品特性
- 3.3V、5V、12V及可调输出版本
- 可调版本输出电压范围
- 保证5A输出负载电流
- 输入电压范围最高达40V
- 150kHz固定频率内部振荡器
- 出色的线性和负载调节能力
- 热关断和限流保护
应用领域
- 简易高效降压稳压器
- 板载开关稳压器
- 正转负转换器
