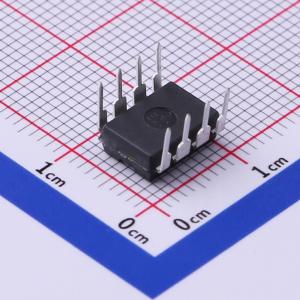

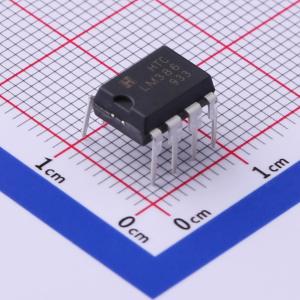

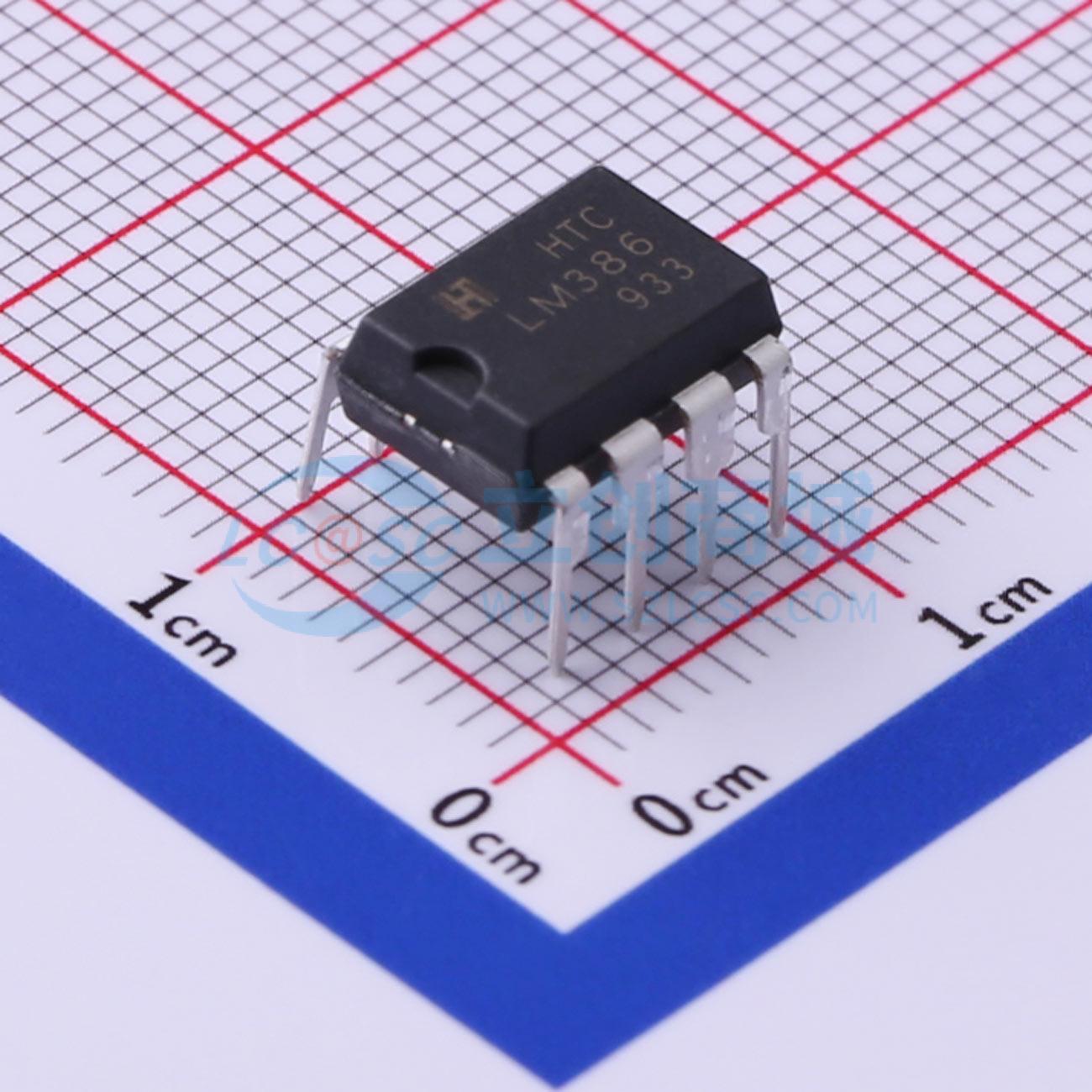

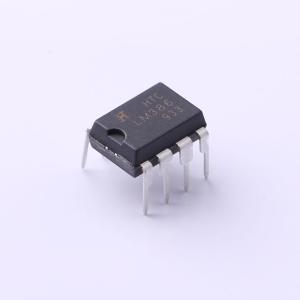

LM386N

LM386低电压消费应用功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM386 是一款专为低电压消费类应用设计的功率放大器。其增益内部设定为 20，以减少外部元件数量，但在引脚 1 和 8 之间添加外部电阻和电容可将增益提高至最高 200。输入以地为参考，而输出会自动偏置到电源电压的一半。在 6V 电源下工作时，静态功耗仅为 24 毫瓦，这使得 LM386 非常适合电池供电应用。
品牌名称: HTC
商品型号: LM386N
商品编号: C510561
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.829克(g)

商品参数

商品概述

LM386 是一款专为低电压消费类应用设计的功率放大器。其增益内部设定为 20，以减少外部元件数量，但在引脚 1 和 8 之间添加外部电阻和电容可将增益提高至最高 200。输入以地为参考，而输出会自动偏置到电源电压的一半。在 6V 电源下工作时，静态功耗仅为 24 毫瓦，这使得 LM386 非常适合电池供电应用。

商品特性

电池供电
最少的外部元件
宽电源电压范围 4V 至 12V
低静态电流消耗 4mA（典型值）
电压增益从 20 到 200
2kV ESD 保护
以地为参考的输入
自居中输出静态电压
低失真

应用领域

AM - FM 收音机放大器
便携式磁带播放器放大器
对讲机
电视音响系统
线路驱动器
超声波驱动器
小型伺服驱动器
电源转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	单声道
	输出功率	325mWx1@8Ω；700mWx1@8Ω

	属性	参数值
	工作电压	4V~12V
	总谐波失真+噪声(THD+N)	0.2%
	静态电流(Iq)	4mA
	工作温度	0℃~+70℃
