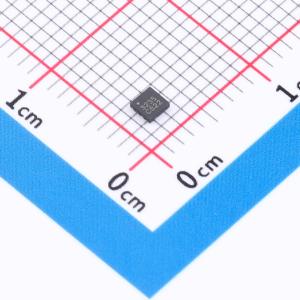

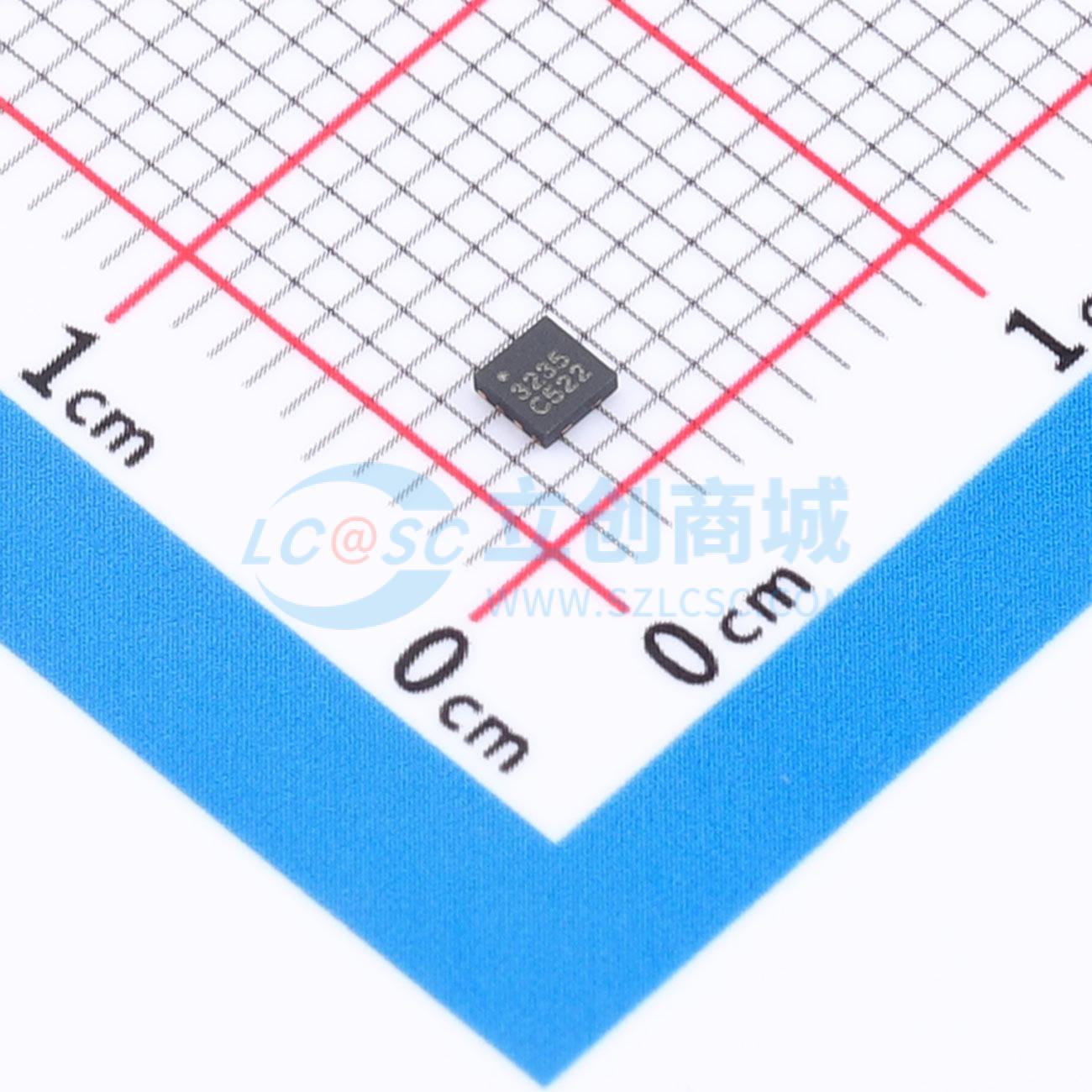

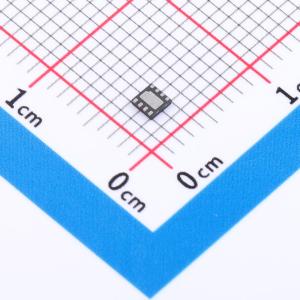

温馨提醒：图片仅供参考，商品以实物为准
ARW3235
射频开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0.1-8GHz高功率射频开关SPDT
- 品牌名称
- Archiwave(安其威)
- 商品型号
- ARW3235
- 商品编号
- C49842510
- 商品封装
- DFN-8L(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 100MHz~8GHz | |
| 隔离度 | 19dB | |
| 插入损耗 | 0.5dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 40dBm | |
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
针对8GHz以下应用的低成本单刀双掷射频开关，基于硅工艺设计。输入功率0.1dB压缩点可达40dBm，插入损耗在4GHz以内小于0.5dB，切换时间小于400ns。采用单电源和单路控制信号，以及2×2mm²小尺寸表贴塑料封装。引脚与RFSW8000、MASW-007107兼容。
商品特性
- 宽带：100~8000 MHz
- 高功率：0.1dB压缩点输入功率达40dBm
- 低插入损耗：在4GHz频率下小于0.5dB
- 低功耗：工作电流为220µA
- 高防静电等级：ESD耐受电压达1500V
- 小尺寸：采用2×2mm² 8引脚DFN塑料封装
- 单路1位控制信号
应用领域
- 小基站
- 分布式天线系统
- 直放站
- WiFi
- UWB
- 物联网
- ETC设备
