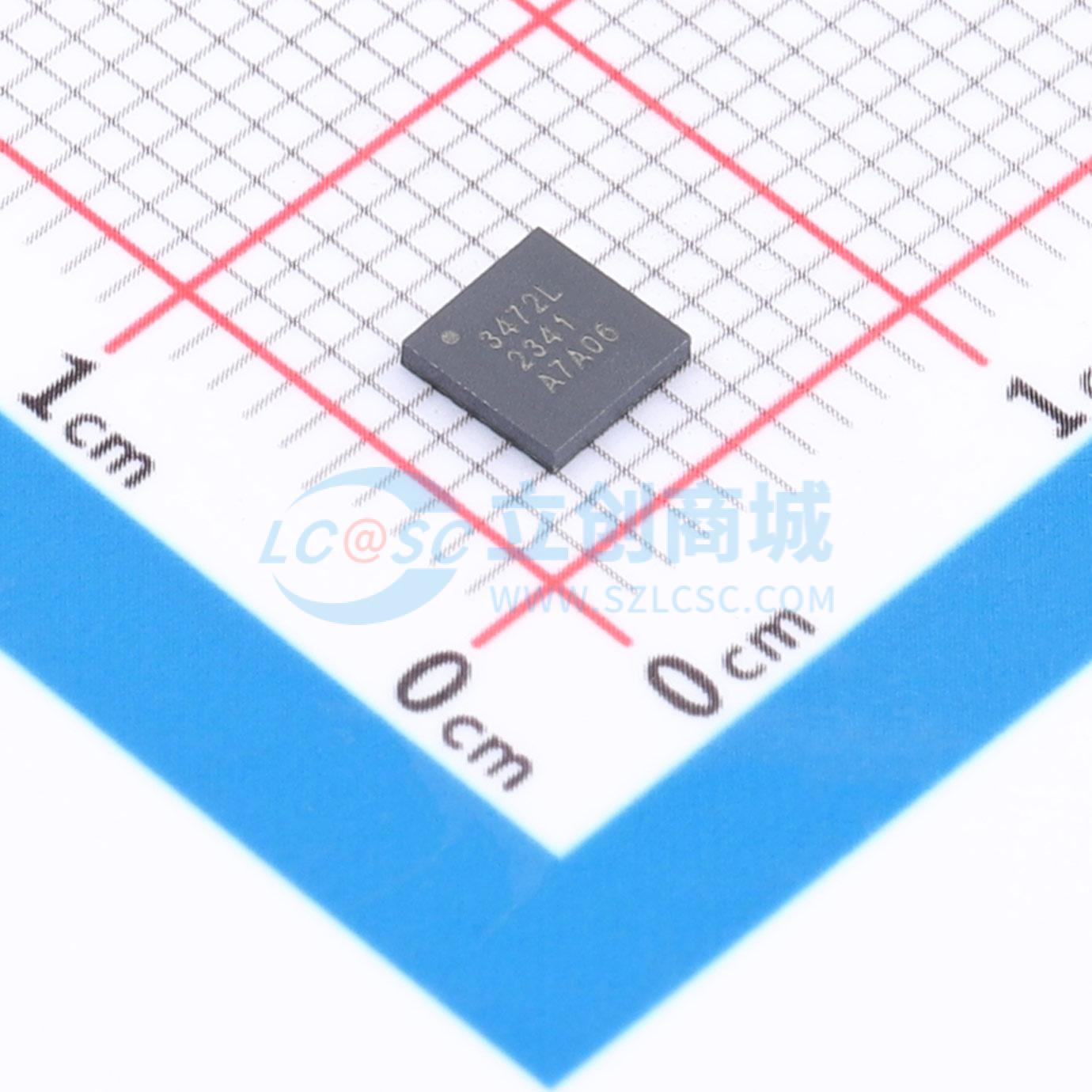

温馨提醒：图片仅供参考，商品以实物为准
ARW3472L
射频开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 9K-30GHz高隔离毫米波开关SP4T
- 品牌名称
- Archiwave(安其威)
- 商品型号
- ARW3472L
- 商品编号
- C49842517
- 商品封装
- LGA-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀四掷 | |
| 频率 | 9kHz~30GHz | |
| 隔离度 | 55dB | |
| 插入损耗 | 2.7dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 32dBm | |
| 工作电压 | 3V~5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
ARW3472L是一款针对30GHz以下应用的吸收式单刀四掷硅基射频开关，隔离度在30GHz以内大于55dB，全频段插损低于2.7dB，输入功率0.1dB压缩点可达32dBm，切换时间7.2us，采用了LGA 4×4mm²封装，引脚兼容ADRF5045，广泛应用于5G毫米波通信、测试仪器、卫星通信、微波点对点通信、毫米波安检仪等领域。
商品特性
- 超宽带：9kHz~30GHz
- 高隔离：>55dB@全频段，吸收式设计
- 高线性：输入功率0.1dB压缩点32dBm
- 低插损：<2.7dB@全频段
- 供电方式：支持单、双两种供电
- 切换时间：7.2us
- 封装：LGA 4×4mm² 24引脚
应用领域
- 5G毫米波通信
- 测试仪器
- 卫星通信
- 微波点对点通信
- 毫米波安检仪
