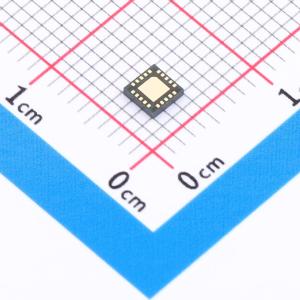

温馨提醒：图片仅供参考，商品以实物为准
ARW3471L
射频开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 9K-44GHz高隔离毫米波开关SP4T
- 品牌名称
- Archiwave(安其威)
- 商品型号
- ARW3471L
- 商品编号
- C49842519
- 商品封装
- LGA-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀四掷 | |
| 频率 | 9kHz~44GHz | |
| 隔离度 | 45dB | |
| 插入损耗 | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 28dBm | |
| 工作电压 | 3V~3.6V；-2.75V~-2.25V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | - |
商品概述
ARW3471L是一款针对9kHz~44GHz应用的反射式单刀四掷硅基射频开关，在44GHz频率范围内隔离度大于50dB，全频段插入损耗低于3.2dB，输入功率0.1dB压缩点可达28dBm，切换时间为23us，采用LGA 3×3mm²封装。
商品特性
- 超宽带：9kHz~44GHz
- 高隔离：60dB@18GHz，48dB@40GHz，45dB@44GHz
- 低插损：1.5dB@18GHz，2.7dB@40GHz，3.0dB@44GHz
- 高线性：IP0.1dB 28dBm
- 供电方式：支持单、双两种供电
- 切换时间：23us
- 封装：LGA 3×3mm²，20引脚，满足RoHS
应用领域
- 5G毫米波通信
- 测试仪器
- 卫星通信
- 微波点对点通信
- 毫米波安检仪
