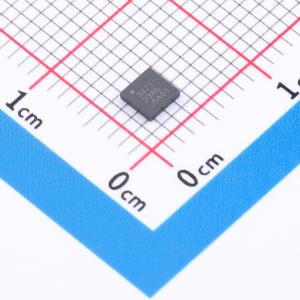

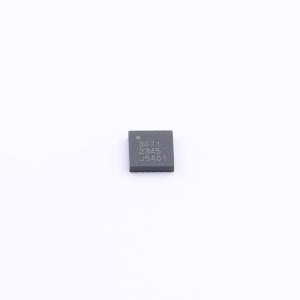

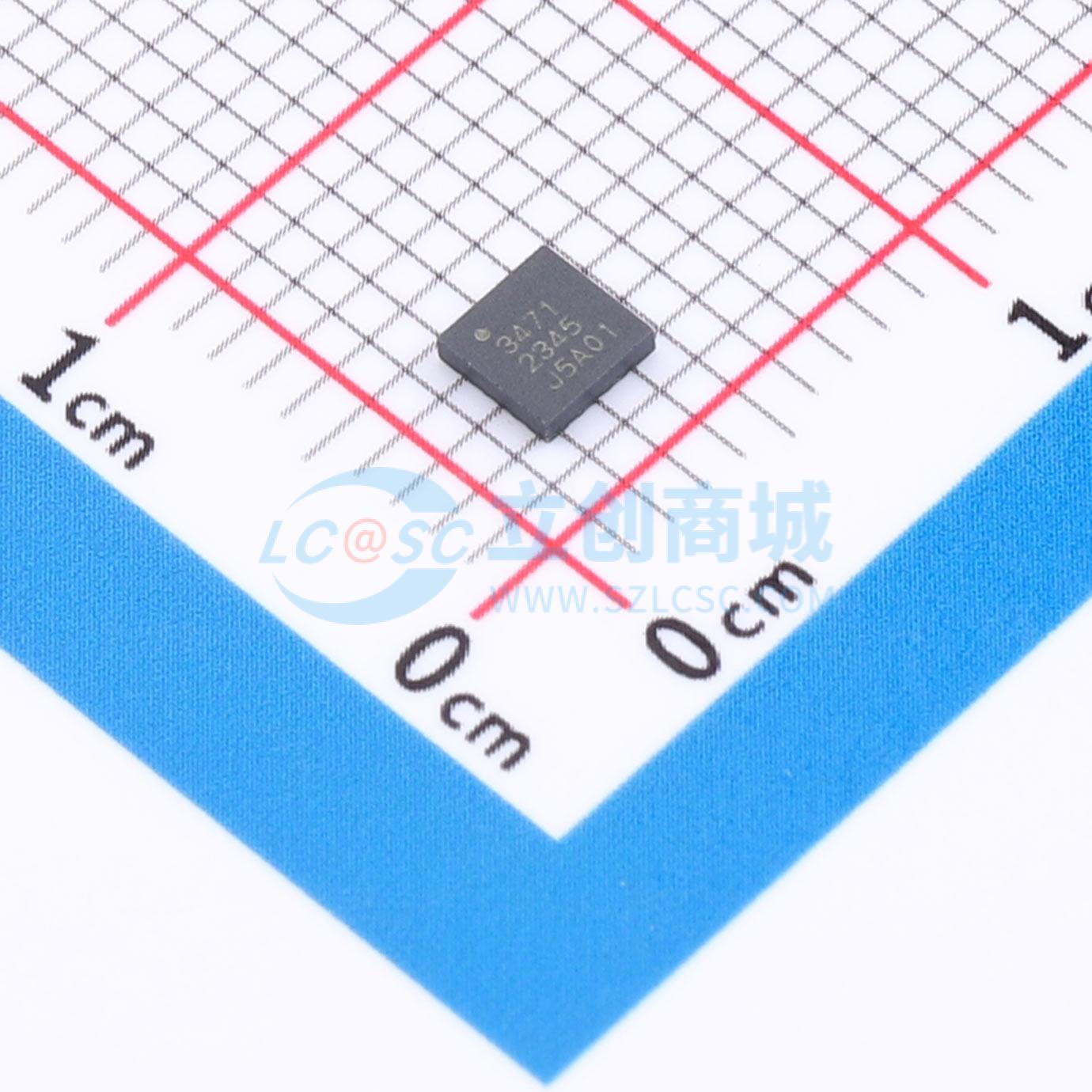

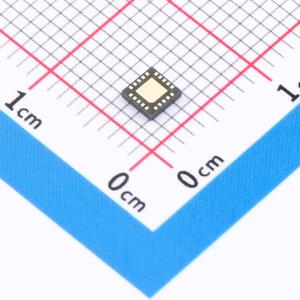

ARW3471
射频开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0.1-44GHz高隔离毫米波开关SP4T
- 品牌名称
- Archiwave(安其威)
- 商品型号
- ARW3471
- 商品编号
- C49842518
- 商品封装
- LGA-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀四掷 | |
| 频率 | 100MHz~44GHz | |
| 隔离度 | 50dB | |
| 插入损耗 | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 29dBm | |
| 工作电压 | 3V~5V；-2.75V~-2.25V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | - |
商品概述
该器件是一款反射式单刀四掷硅基射频开关，工作频率范围为0.1~44GHz。在44GHz频率下，其隔离度大于50dB，全频段插入损耗低于3.0dB。输入功率0.1dB压缩点可达29dBm，切换时间为100ns。采用LGA 3×3mm²封装，符合RoHS标准。
商品特性
- 超宽带：0.1~44GHz
- 高隔离度：55dB@18GHz，50dB@40GHz，50dB@44GHz
- 低插入损耗：1.5dB@18GHz，2.7dB@40GHz，3.0dB@44GHz
- 高线性度：输入功率0.1dB压缩点为29dBm
- 供电方式：支持单电源和双电源供电
- 快速切换时间：100ns
- 封装：LGA 3×3mm²，20引脚，符合RoHS标准
应用领域
- 5G毫米波通信
- 测试仪器
- 卫星通信
- 微波点对点通信
- 毫米波安检仪
