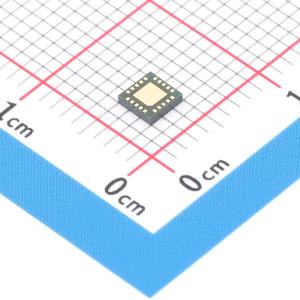

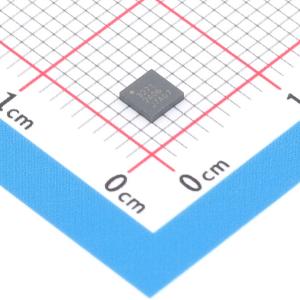

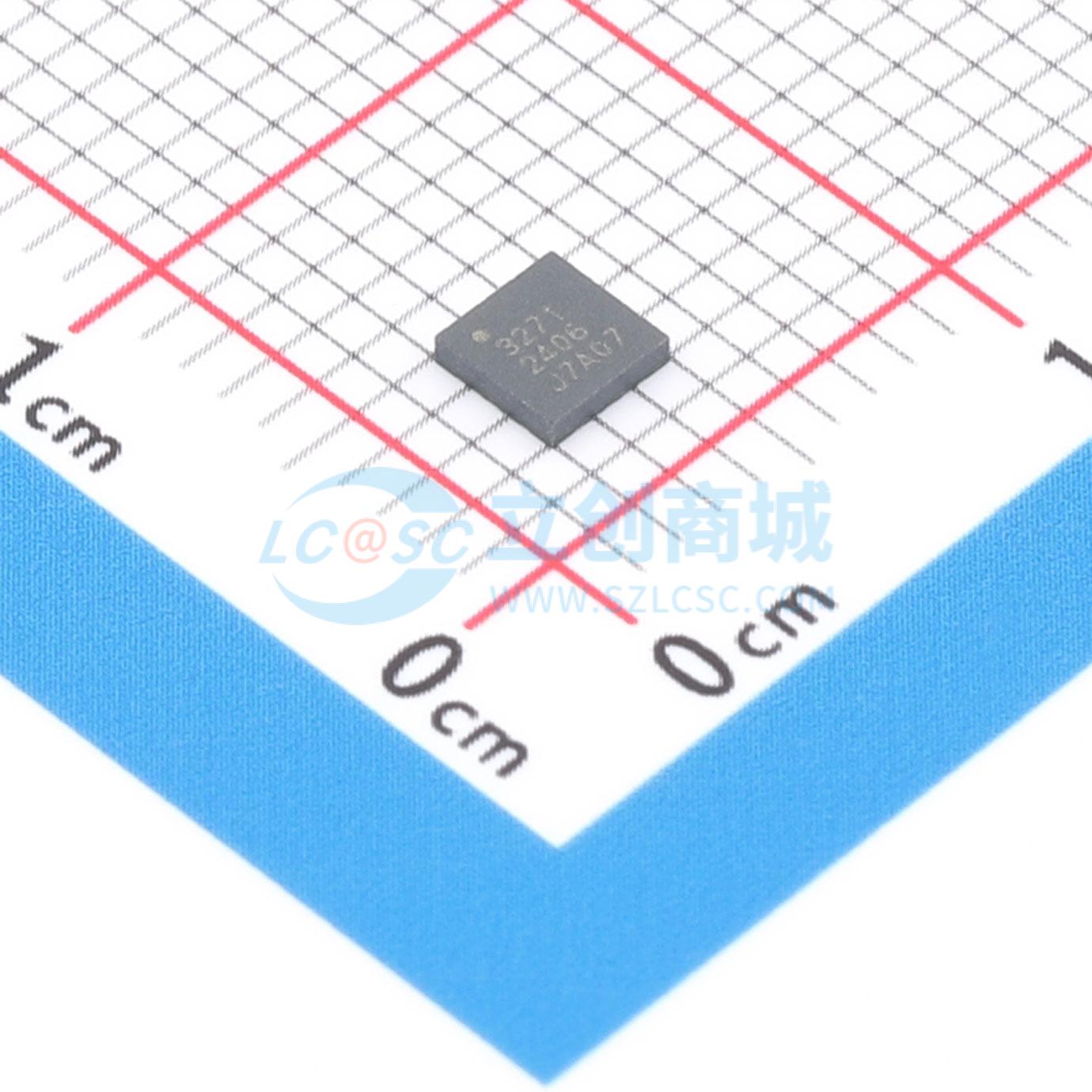

ARW3271
射频开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0.1-30GHz高隔离毫米波开关SPDT
- 品牌名称
- Archiwave(安其威)
- 商品型号
- ARW3271
- 商品编号
- C49842514
- 商品封装
- LGA-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 100MHz~30GHz | |
| 隔离度 | 55dB | |
| 插入损耗 | 2dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 33dBm | |
| 工作电压 | 3V~5V；-2.75V~-2.25V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
ARW3271是一款针对30GHz以下应用的高性能吸收式单刀双掷硅基射频开关，隔离度在30GHz以内大于55dB，全频段插损低于2dB，输入功率0.1dB压缩点可达33dBm，切换时间115ns，采用了LGA 3×3mm²封装，引脚兼容ADRF5020，广泛应用于5G毫米波通信、测试仪器、卫星通信、微波点对点通信等。
商品特性
- 超宽带：0.1~30GHz
- 高隔离：>55dB@全频段，吸收式设计
- 低插损：<2.0dB@30GHz
- 高线性：IP0.1dB 33dBm
- 供电方式：支持单、双两种供电
- 切换时间：115ns
- 封装：LGA 3mm×3mm，20引脚
应用领域
- 5G毫米波通信
- 测试仪器
- 卫星通信
- 微波点对点通信
