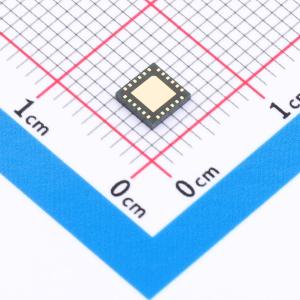

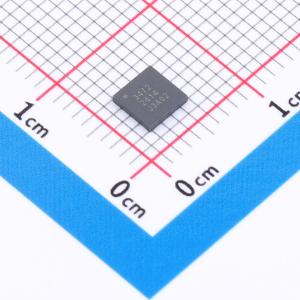

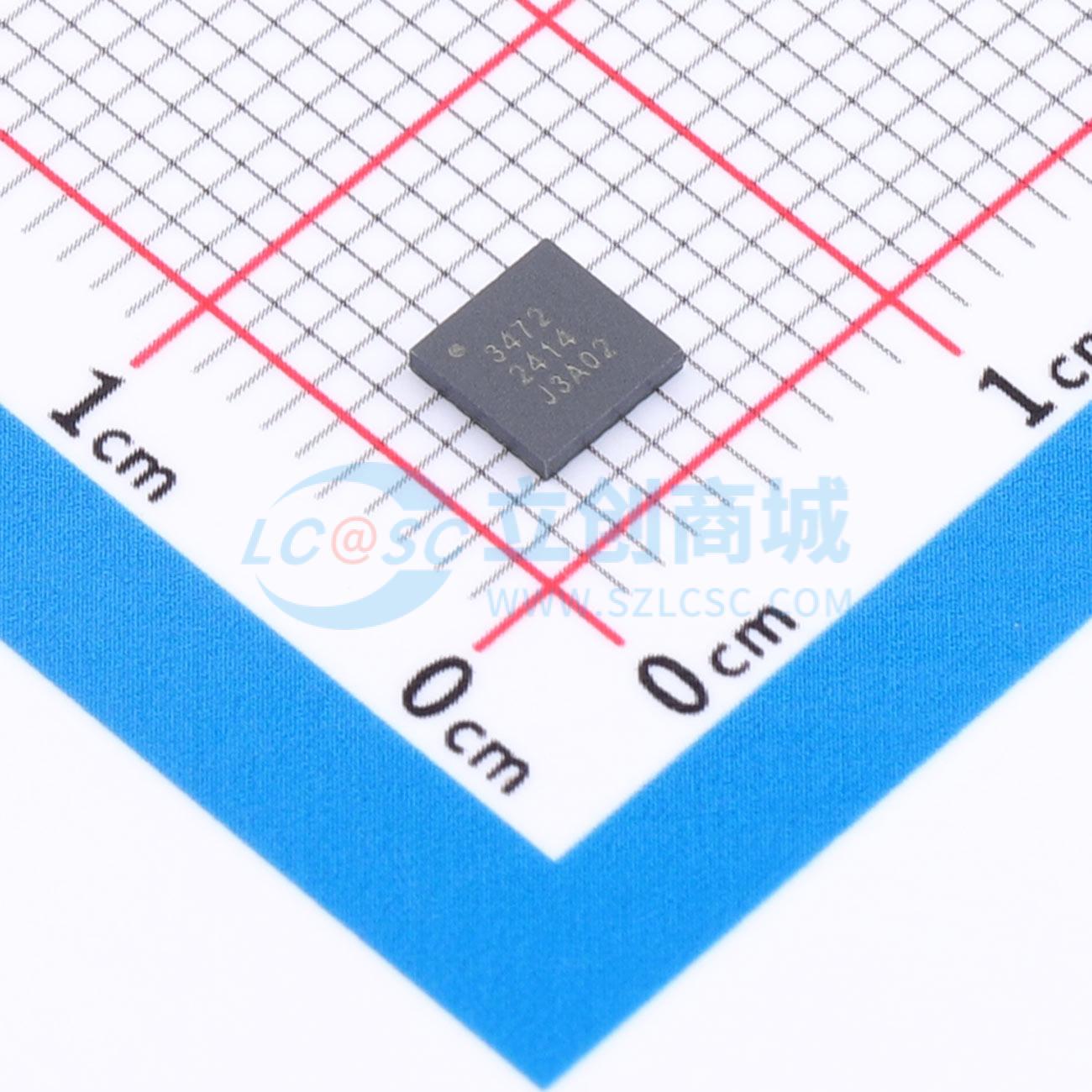

温馨提醒：图片仅供参考，商品以实物为准
ARW3472
射频开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0.1-30GHz高隔离毫米波开关SP4T
- 品牌名称
- Archiwave(安其威)
- 商品型号
- ARW3472
- 商品编号
- C49842516
- 商品封装
- LGA-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀四掷 | |
| 频率 | 100MHz~30GHz | |
| 隔离度 | 55dB | |
| 插入损耗 | 2.7dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 32dBm | |
| 工作电压 | 3V~5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
ARW3472是一款面向30GHz以下应用的吸收式单刀四掷硅基射频开关，其在30GHz频率范围内的隔离度优于50dB，全频段插入损耗低于2.7dB，输入功率0.1dB压缩点可达32dBm，切换时间为80ns。该器件采用LGA 4×4mm²封装，引脚与ADRF5044兼容，可广泛用于5G毫米波通信、测试仪器、卫星通信、微波点对点通信以及毫米波安检仪等领域。
商品特性
- 超宽带：0.1~30GHz
- 高隔离度：全频段>55dB，采用吸收式设计
- 高线性度：输入功率0.1dB压缩点(IP0.1dB)为32dBm
- 低插入损耗：全频段<2.7dB
- 供电方式：支持单电源或双电源供电
- 快速切换时间：80ns
- 封装形式：LGA 4×4mm²，24引脚
应用领域
- 5G毫米波通信
- 测试仪器
- 卫星通信
- 微波点对点通信
- 毫米波安检仪
