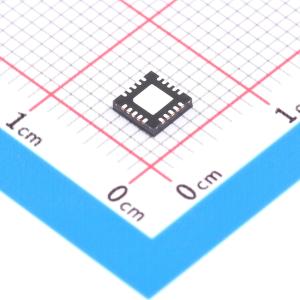

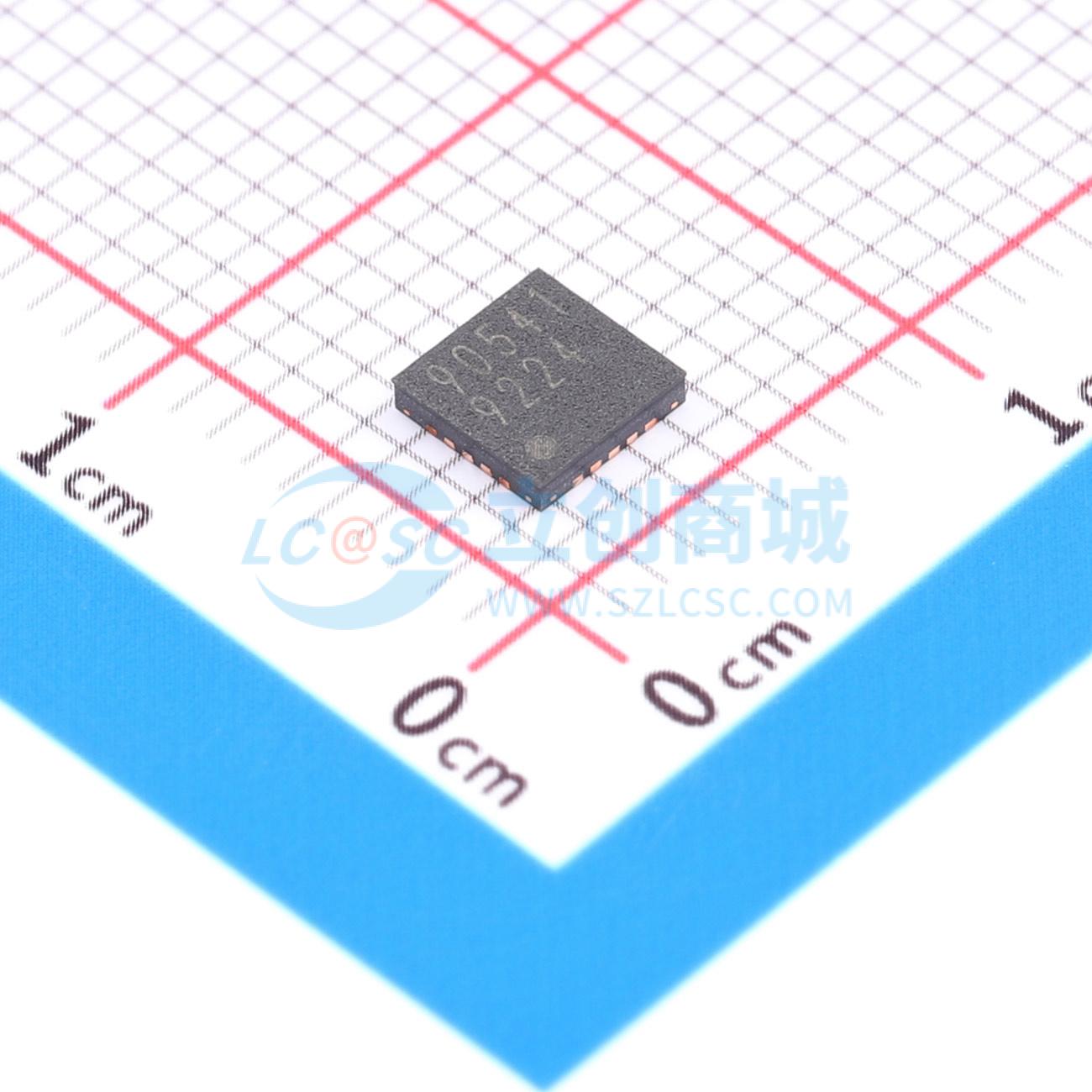

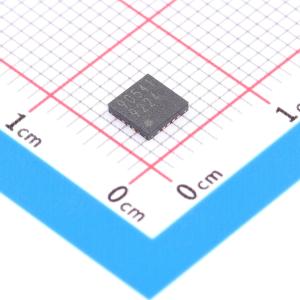

BD90541MUV-CE2
2.6V至5.5V，4A，0.3MHz至2.4MHz同步降压转换器
- 描述
- BD90541MUV-C是一款同步降压转换器,可在2.6V至5.5V的输入电压范围内工作,最大输出电流为4A,开关频率范围为0.3MHz至2.4MHz。它具有内置Pch和Nch输出MOSFET,支持外部时钟同步和软启动功能。工作温度范围为-40°C至+125°C,符合AEC-Q100标准。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD90541MUV-CE2
- 商品编号
- C509758
- 商品封装
- VQFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 4A | |
| 开关频率 | 300kHz~2.4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD90541MUV-C是一款采用电流模式工作的同步降压转换器。它的最高工作频率可达2.4 MHz，能够减小电感器等外部元件的尺寸。内置P沟道和N沟道输出MOSFET，可提供最大4A的输出电流。输出电压和振荡频率可通过外部电阻进行调节，也可与外部时钟同步。
商品特性
- 通过AEC-Q100认证
- 最高工作频率达2.4 MHz
- 采用电流模式控制，负载响应出色
- 内置P沟道/ N沟道输出MOSFET
- 可与外部时钟进行频率同步
- 输出误差监测端子（PGOOD端子）
- 可通过外部电阻调节输出电压和振荡频率
- 内置自复位式过流保护
- 内置输出过压/短路检测
- 内置温度保护（TSD）和欠压锁定（UVLO）
应用领域
- 汽车电池供电电源（仪表盘、汽车多媒体）
- 工业/消费电源
- 其他电子设备
