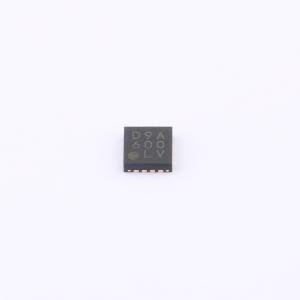

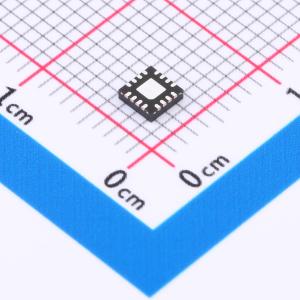

BD9A600MUV-E2

2.7V至5.5V输入，6A内置MOSFET单同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD9A600MUV是一款同步整流降压开关稳压器,内置低导通电阻的MOSFET,最大输出电流为6A。输入电压范围为2.7V至5.5V,输出电压范围为0.8V至Vin * 0.7V。开关频率为1MHz,具备多种保护功能,如过流保护、短路保护、热关断保护等。
品牌名称: ROHM(罗姆)
商品型号: BD9A600MUV-E2
商品编号: C509834
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

BD9A600MUV是一款内置低导通电阻功率MOSFET的同步降压开关稳压器，能够提供高达6A的电流。SLLM™控制在轻载条件下具有出色的效率特性，使该产品非常适合对待机功耗要求极低的设备。它采用小电感值，振荡频率高达1MHz，是一款电流模式控制的DC/DC转换器，具有高速瞬态响应，还能轻松设置相位补偿。

商品特性

同步单路DC/DC转换器
SLLM™（简易轻载模式）控制
过流保护
短路保护
热关断保护
欠压锁定保护
可调软启动功能
电源正常输出
VQFN016V3030封装（背面散热）

应用领域

用于DSP、FPGA、微处理器等的降压电源
笔记本电脑/平板电脑/服务器
液晶电视
存储设备（HDD/SSD）
打印机、办公自动化设备
娱乐设备
分布式电源、二次电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	800mV~3.85V
	输出电流	6A
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
