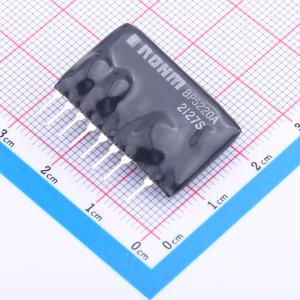

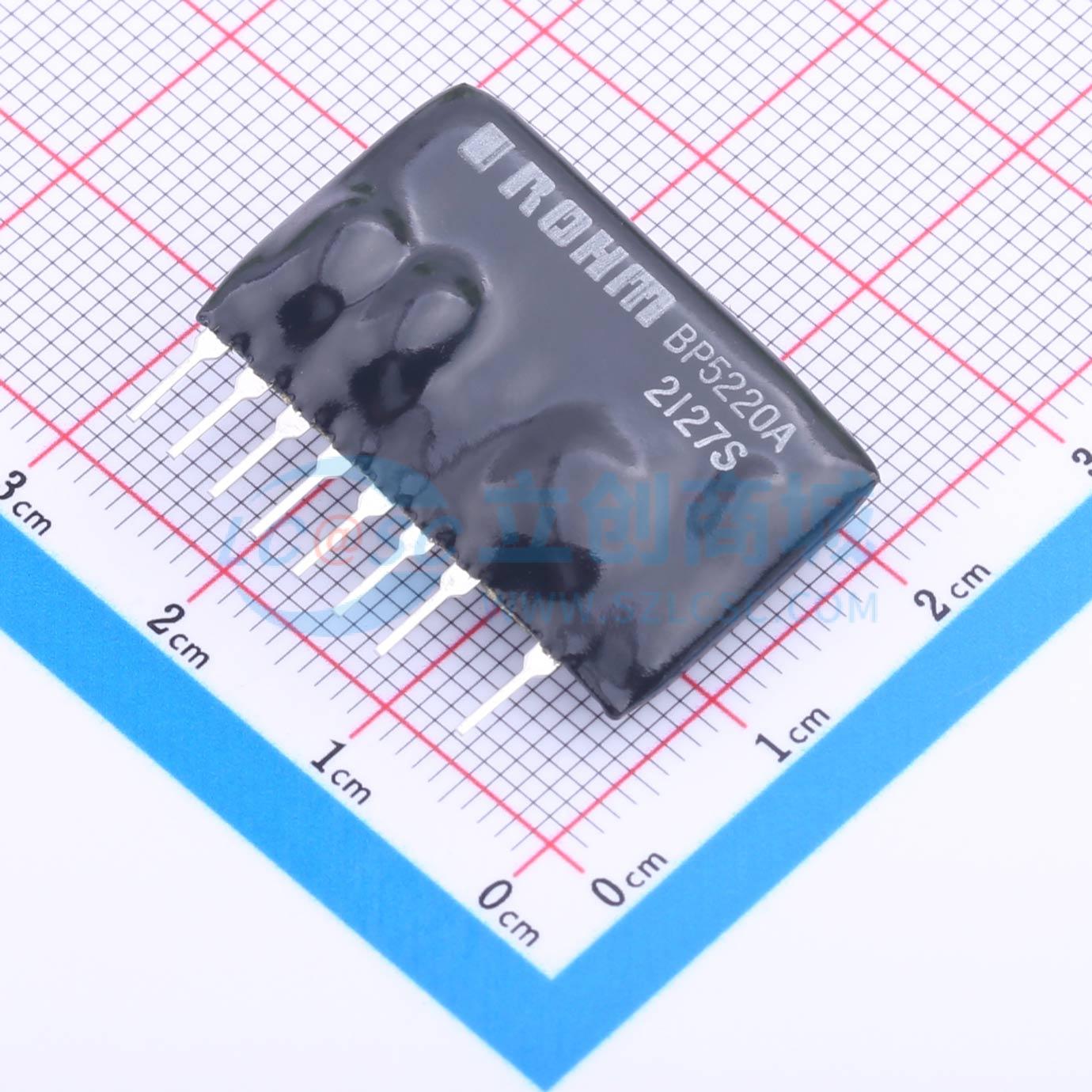

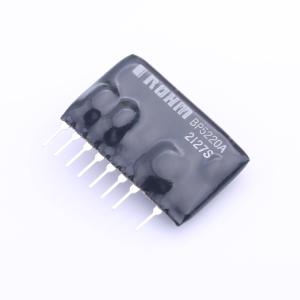

BP5220A

宽输入电压范围的高效降压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BP5220A是一款非隔离式DC/DC转换器,采用脉冲宽度调制（PWM）系统。它包含控制电路、开关设备、整流器和电感,仅需连接一个平滑电容器即可工作。该模块具有高效率的功率转换,适用于各种用途,包括复印机、个人计算机、传真机、AV设备、测量仪器、自动售货机、安全设备、收银机、工业设备和维护工具。它支持宽输入电压范围,最佳适用于从主电源获取稳定的局部电源。
品牌名称: ROHM(罗姆)
商品型号: BP5220A
商品编号: C510356
商品封装: SIP-9
包装方式: 托盘
商品毛重: 8.12克(g)

商品参数

商品概述

BP5220A、BP5221A、BP5222A 是采用脉冲宽度调制（PWM）系统的 DC / DC 转换器。它们包含控制电路、开关器件、整流器和线圈，只需连接输入/输出平滑电容器即可工作。这些模块具有高功率转换效率，采用独立的 9 引脚 SIP 封装，无需散热片。通过微调输出电压和开关操作，它们可应用于多种用途。由于输入电压范围宽，这些模块非常适合从电压变化较大的主电源获取稳定的本地电源。

商品特性

宽输入电压范围
高功率转换效率
内置输出通/断开关
输出电压可调，确保广泛的兼容性
所需外部元件少
无需散热片
封装紧凑

应用领域

复印机电源
个人电脑
传真机
视听设备
测量仪器
自动售货机
安全设备
收银机
工业设备
维修工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/托盘，最小起订量 1 个)

个

起订量：1 个25个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~38V
	输出电压	5V
	输出电流	1A
	开关频率	190kHz
	工作温度	-20℃~+70℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
