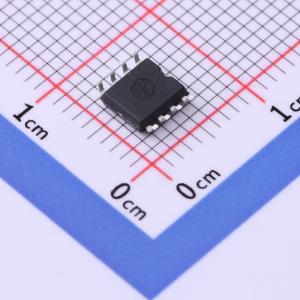

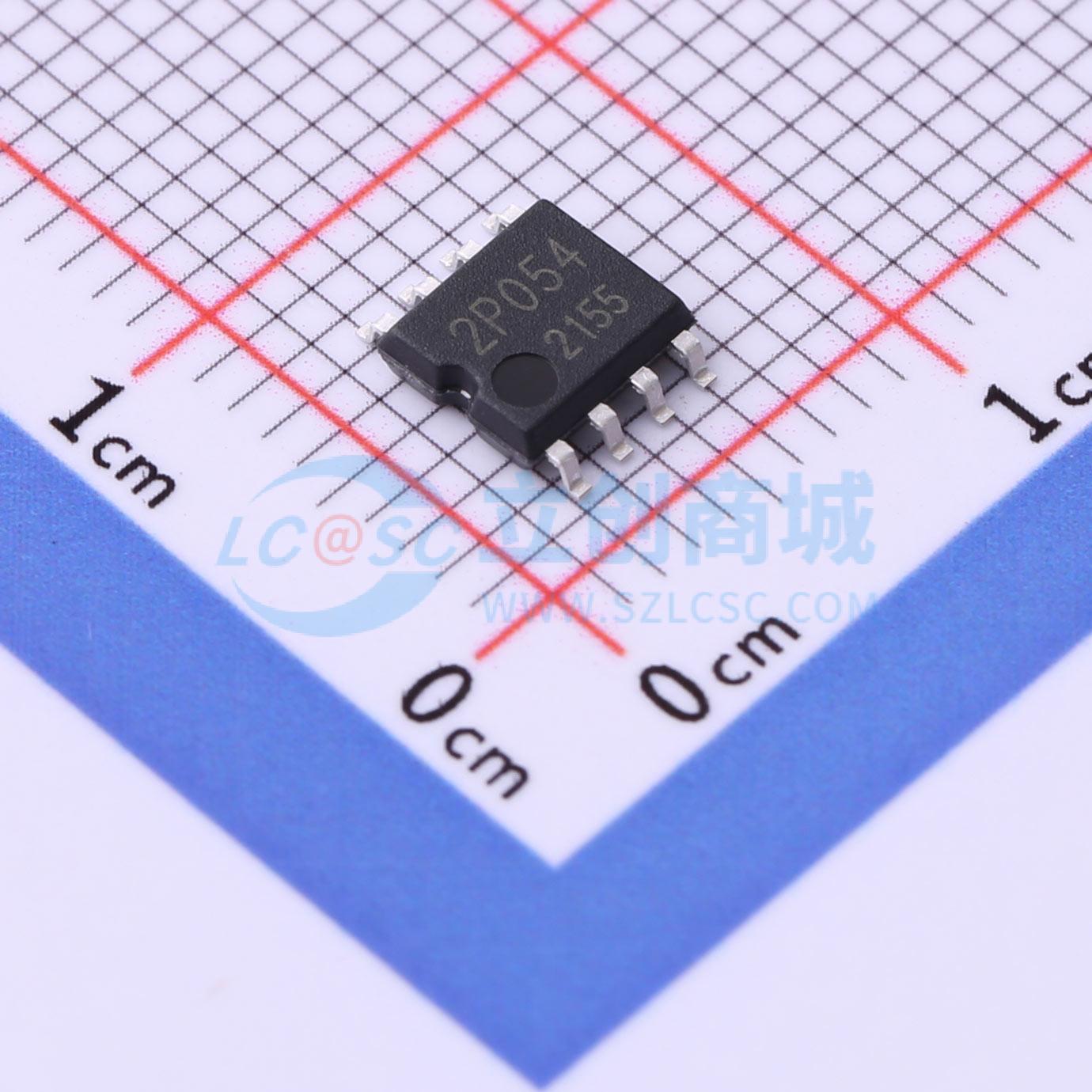

BM2P054F-GE2

PWM型AC/DC驱动器IC

描述: 用于交直流转换的脉宽调制（PWM）型直流-直流转换器（BM2PXX4F），为所有包含电源插座的产品提供了一个理想的系统。BM2PXX4F支持隔离和非隔离设备，可简化各类低功率电气转换器的设计。BM2PXX4F内置耐受650V的高压启动电路，有助于降低功耗。通过将电流检测电阻作为外部器件，可实现更高的设计自由度。由于采用了电流模式控制，每个周期都会限制电流，在带宽和瞬态响应方面表现出色。开关频率为65kHz。在轻载时，开关频率降低，可实现高效率，还内置了跳频功能。由于BM2PXX4F集成了开关MOSFET，因此设计简便。
品牌名称: ROHM(罗姆)
商品型号: BM2P054F-GE2
商品编号: C509763
商品封装: SOP-8-4.4mm
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	最大占空比	75%
	晶体管耐压	650V
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+105℃

商品概述

用于交直流转换的脉宽调制（PWM）型直流-直流转换器（BM2PXX4F），为所有包含电源插座的产品提供了一个理想的系统。BM2PXX4F支持隔离和非隔离设备，可简化各类低功率电气转换器的设计。BM2PXX4F内置耐受650V的高压启动电路，有助于降低功耗。通过将电流检测电阻作为外部器件，可实现更高的设计自由度。由于采用了电流模式控制，每个周期都会限制电流，在带宽和瞬态响应方面表现出色。开关频率为65kHz。在轻载时，开关频率降低，可实现高效率，还内置了跳频功能。由于BM2PXX4F集成了开关MOSFET，因此设计简便。

商品特性

PWM频率：65kHz
PWM电流模式方法
轻载时突发模式运行
频率降低功能
内置650V启动电路
内置650V开关MOSFET
VCC引脚欠压保护
VCC引脚过压保护
源极引脚开路保护
源极引脚短路保护
源极引脚前沿消隐功能
逐周期过流保护电路
软启动二次过流保护电路

应用领域

交流适配器
家用电器（吸尘器、加湿器、空气净化器、空调、IH电饭煲、电饭锅等）

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 50 个)

个

起订量：50 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.9V~26V
	开关频率	60kHz~70kHz
	耗散功率(Pd)	563mW
