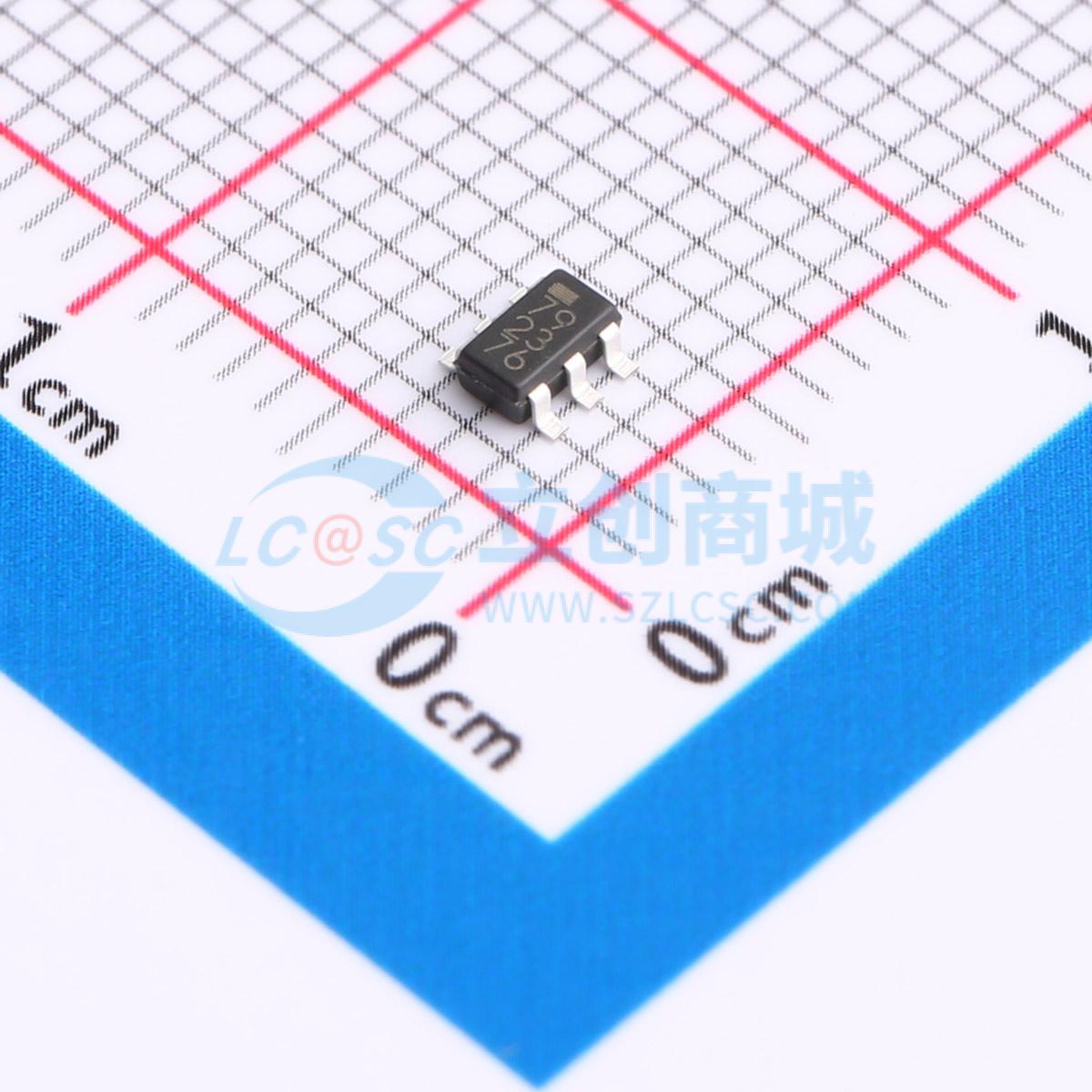

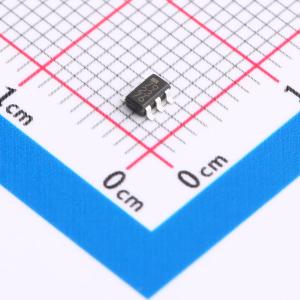

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~26V | |
| 开关频率 | 65kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 0.68W | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压锁定；斜坡补偿；EMI优化(抖频模式)；前沿消隐；轻载高效模式；过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
BD7679G是一款用于AC/DC的PWM控制器型DC/DC转换器IC，为需要电源插座的所有产品提供优化系统。该产品支持隔离和非隔离设备。IC使得低功率电气转换器的设计变得简单。通过将开关MOSFET和电流检测电阻作为外部器件，它提供了更大的设计自由度。由于采用峰值电流控制，每个周期控制峰值电流，应用具有宽带宽和快速瞬态响应。BD7679G包括各种保护功能，如软启动功能、突发功能、每周期过流限制器、VCC过压保护和过载保护。提供外部停止引脚（COMP引脚），以便通过外部信号设置开关停止。该功能可用于过热保护和次级输出的过压保护等。PWM开关频率固定为65kHz。包含频率跳变功能，有助于降低EMI。
商品特性
- PWM频率为65kHz
- PWM电流模式方法
- UVLO开启时的低电路电流（VCC=12V时为12μA）
- 无负载时的低电路电流（轻负载时突发操作）
- 内置SW频率跳变功能
- 250ns前沿消隐
- VCC UVLO / OVP（自动重启）
- 每周期过流保护电路
- 软启动
- 输出过载保护（自动重启保护）
- COMP引脚的外部停止功能（自动重启）
应用领域
- AC适配器
- 家用电器（如真空吸尘器、加湿器、空气净化器、空调、冰箱、IH烹饪加热器、电饭煲等）
